I. نظرة عامة على المشروع

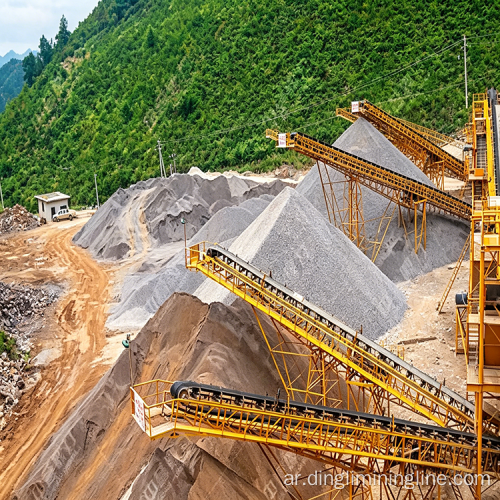

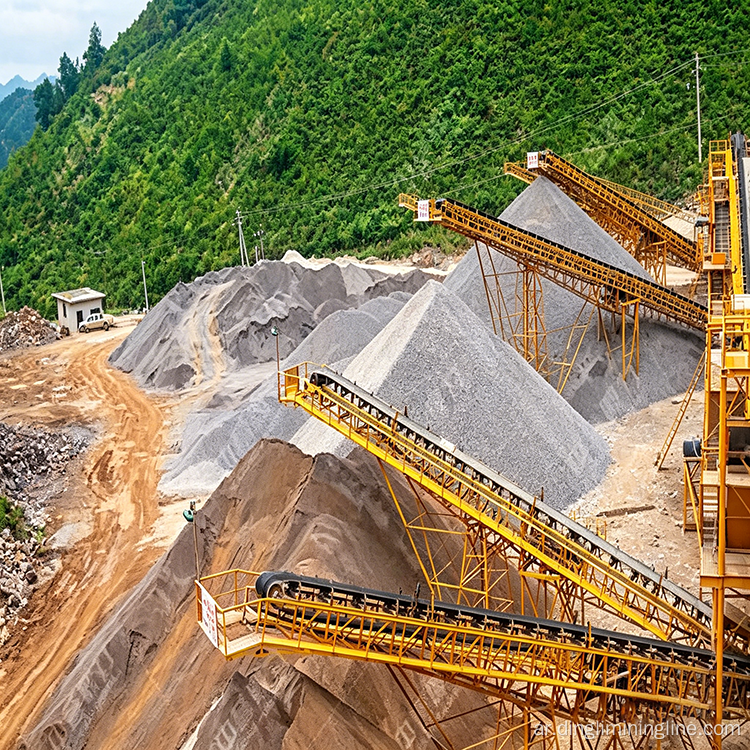

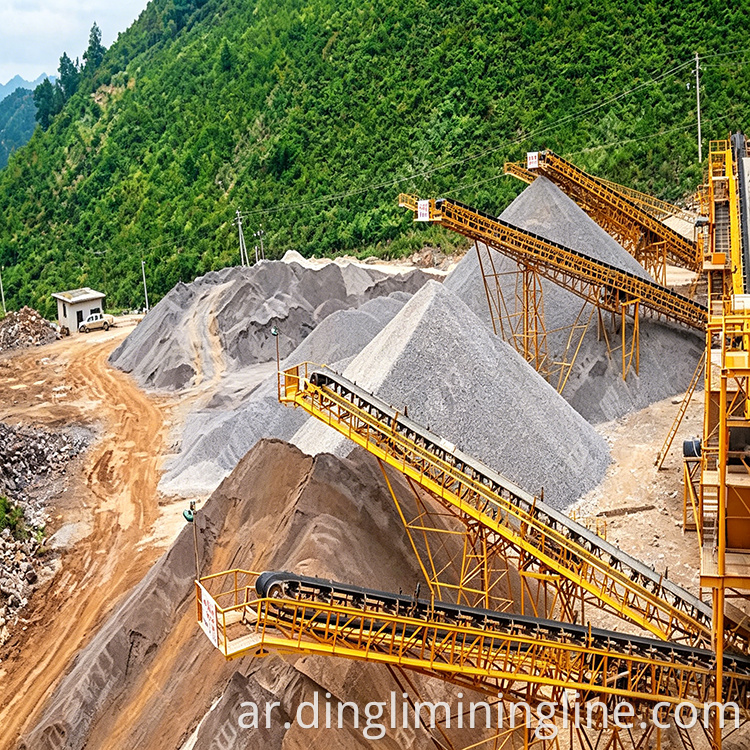

إن خط إنتاج رمل البناء هذا، بقدرة إنتاجية تبلغ 800 طن في الساعة، تم تصميمه وبناؤه بواسطة Zhongyu Dingli لمنجم الحجر الجيري والحجر الأزرق في Liupanshui، Guizhou. إن تكوين الخط بأكمله واضح ومباشر، حيث تتكون المعدات الرئيسية من وحدة التغذية الاهتزازية، والكسارة المطرقة الثقيلة PCZ1620، وكسارة التشكيل XPC1216، والعديد من الغرابيل الاهتزازية الدائرية، بالإضافة إلى الناقلات الحزامية وآلة صنع الرمل ذات الدوار المزدوج.
تعمل الكسارة المطرقية ككسارة أولية، تليها كسارة التشكيل للتكسير الناعم. من خلال مرحلتي غربلة يمكن للخط إنتاج عدة مواصفات من الركام الطبيعي والرمل المصنع. علاوة على ذلك، يمكن تعديل شكل الجسيمات للمخرجات، وتكون كفاءة الإنتاج عالية؛ ويعتبر هذا الحل فعالاً من حيث التكلفة للمشاريع عند مستوى الطاقة الإنتاجية هذا.
ثانيا. مواصفات المعدات
وحدة التغذية الاهتزازية (DLZGC1550Z)

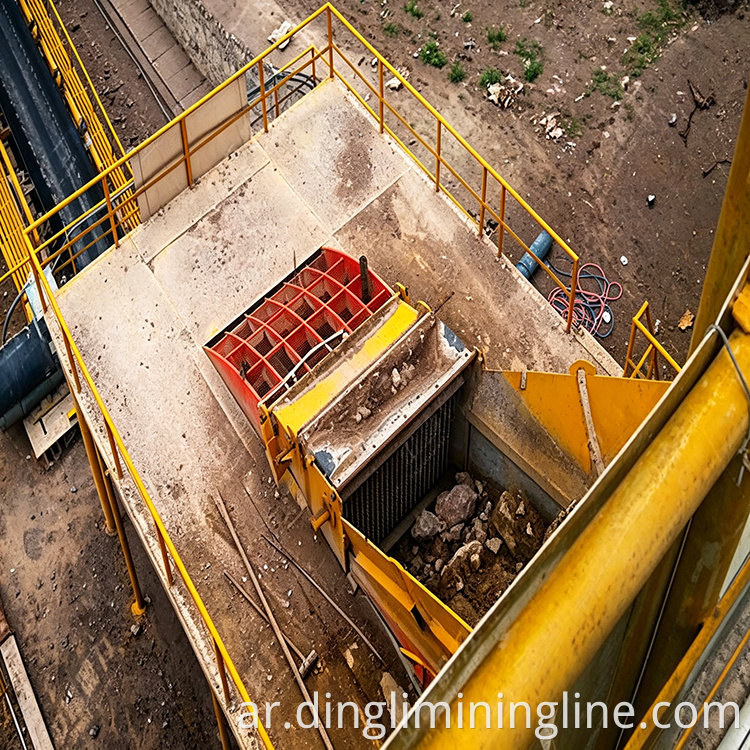

يبدأ نظام التغذية بوحدة تغذية اهتزازية للخدمة الشاقة، موديل DLZGC1550Z، بقدرة استيعابية تتراوح من 400 إلى 900 طن في الساعة. إنها قادرة تمامًا على تغذية الكسارات اللاحقة بمعدل ثابت.
كسارة المطرقة (PCZ1620)
الوحدة الأساسية هي الكسارة المطرقة الثقيلة PCZ1620، القادرة على معالجة 800 إلى 1000 طن من المواد الخام في الساعة. بالنسبة للصخور ذات الصلابة المتوسطة مثل الحجر الجيري والحجر الأزرق، يمكنها تحقيق التكسير الأولي المناسب في مسار واحد، مما يكمل بشكل فعال مرحلة التكسير الأولية في خطوة واحدة.
كسارة تصادمية للتشكيل (XPC1216)
إن XPC1216 مسؤول بشكل أساسي عن التكسير والتشكيل الدقيق، مع قدرة إنتاجية تبلغ حوالي 400 إلى 500 طن في الساعة. كما أنه ينقي المادة المسحوقة بشكل خشن ويكمل شكل الجسيمات، مما يؤدي إلى عدد قليل جدًا من الجزيئات التي تشبه الإبرة أو القشرية.
شاشات الاهتزاز
تنقسم عملية الفرز إلى مرحلتين. تستخدم مرحلة الغربلة الأولية غرابلين هزازين دائريين 3YKZ2670، كل منهما بسعة ساعة تتراوح من 280 إلى 400 طن؛ كما تستخدم المرحلة الثانية شاشتين موديل 3YKZ2070 بقدرة وحدة واحدة في الساعة تتراوح من 240 إلى 300 طن. تعمل الغرابيل الأربع بالتنسيق لإنتاج الركام الإنشائي بمواصفات مختلفة.
آلة صنع الرمل ذات الدوار المزدوج (اختيارية)
إذا كانت هناك حاجة إلى رمل مصنع بجودة عالية، فيمكن دمج هذا الخط مع آلة تصنيع الرمل ذات الدوار المزدوج من سلسلة ZSJ من Zhongyu Dingli. في آلة صنع الرمل هذه، يدور دواران في اتجاهين متعاكسين. يتم ضرب المواد التي تدخل الآلة أولاً بواسطة الدوار الأول، مما يكتسب طاقة حركية قبل الاصطدام بالدوار الثاني. تؤدي السرعة المجمعة للمجريين إلى إنتاجية عالية من الرمال. عندما يتم التحكم في حجم التغذية أقل من 30 مم، فإن وحدة ZSJ1416 الواحدة تحقق إنتاجًا بالساعة يتراوح من 210 إلى 280 طنًا. إن حجم شبكة الغربلة قابل للتعديل، مما يسمح بالتحكم المرن في معامل دقة الرمل النهائي، مما يجعله مناسبًا لكل من الأسواق المحلية وأسواق التصدير.
سيور ناقلة
تقوم السيور الناقلة المطابقة بنقل المواد المكسرة والمغربلة إلى المخزون الخاص بها. تم ترتيب المعدات في تكوين تسلسلي مدمج، مما يلغي الحاجة إلى عمليات النقل الوسيطة الفوضوية.
ثالثا. أبرز العمليات والتصميم
التكسير على مرحلتين مع التشكيل المتوسط
يفصل هذا التكوين بين التكسير الأولي والثانوي: تقوم الكسارة المطرقة للخدمة الشاقة بإجراء التكسير الأولي، تليها الكسارة XPC1216 للتشكيل. بدلاً من فرض جميع المهام على جهاز واحد، يضمن هذا النهج إنتاجية عالية وشكل جسيم متحكم فيه. يحتوي الحجر المسحوق الناتج على حواف حادة أقل، مما يجعله أكثر شعبية في سوق البناء.
فحص على مرحلتين، ودرجات متعددة في تمريرة واحدة
تم تنظيم الشاشات الأربع في مجموعتين، ليس فقط من حيث الكمية، ولكن تمت مطابقتها بشكل استراتيجي لتلبية متطلبات الفحص في كل مرحلة. من خلال الفحص التدريجي عبر كل طبقة، يمكن فصل مواصفات المنتج النهائي المتعددة في وقت واحد، مما يلغي الحاجة إلى نقل المواد ذهابًا وإيابًا وضمان كفاءة غربلة عالية.
نظام الحلقة المغلقة مع وحدة صنع الرمل
عندما يتم دمج صانع الرمل ثنائي الدوار، يتحول النظام بأكمله إلى دورة مغلقة تشمل "التكسير + صناعة الرمل + الغربلة". تتم إرجاع المواد كبيرة الحجم وغير المتوافقة إلى الكسارة لإعادة معالجتها، بينما يتم إرسال المواد المؤهلة فقط إلى التخزين. يؤدي هذا إلى التخلص من الهدر ويسمح بتعديل شكل الجسيمات بشكل مرن - قادر على إنتاج حجر مكسر بأحجام مختلفة من الجسيمات أو التحول إلى وضع الإنتاج العالي للتخصص في الرمال المصنعة.
عملية منخفضة التكلفة وفعالة
ونظرًا لانخفاض عدد الآلات والعملية المبسطة، فإن إجمالي الاستثمار للخط بأكمله متواضع. إن الجمع بين الكسارة المطرقية للخدمة الشاقة وكسارة التشكيل يلغي الحاجة إلى آلة أو اثنتين كبيرتين مقارنة بالإعداد التقليدي للكسارة الفكية والكسارة الصدمية. يؤدي هذا أيضًا إلى تقصير الحزام الناقل، مما يقلل من تكاليف الكهرباء ونفقات الصيانة.
