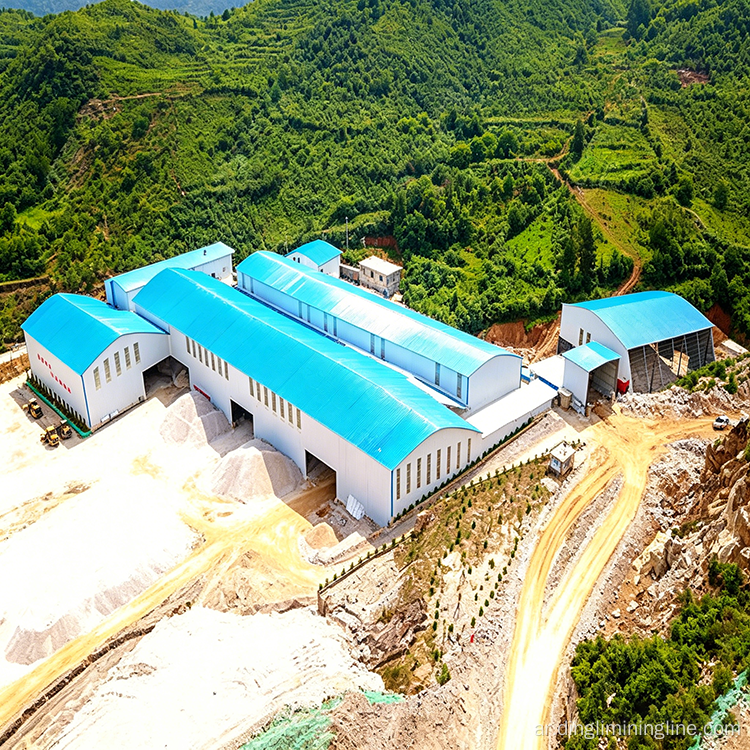

تم بناء خط تكسير الحجر الأزرق وصنع الرمل بقدرة 1000 طن في الساعة بواسطة شركة Zhongyu Dingli لصالح شركة Kaishishunhe Building Materials Co., Ltd. في منطقة Gui'an الجديدة. باعتبارها منطقة جديدة على المستوى الوطني، تتمتع غويان بذروة الطلب السنوي على الرمال والإجمالي يصل إلى 40 مليون طن. اختار العميل موقعًا مجاورًا للسوق، مما يسمح بتوريد المنتجات النهائية من هذا الخط مباشرةً إلى مشاريع البنية التحتية بالمنطقة الجديدة.
تولى Zhongyu Dingli المشروع بأكمله كمقاول EPC، حيث تولى الهندسة المدنية وتوريد المعدات والتركيب في حزمة واحدة متكاملة. يتضمن التصميم المغلق بالكامل أنظمة جمع الغبار، مما يضمن التقاط الغبار في كل مرحلة بدءًا من التغذية والسحق والغربلة وحتى إنتاج الرمال وتخزينها. ويتضمن الناتج عدة أنواع من الركام، مثل 05 و12 و13، تغطي المواصفات القياسية الشائعة الاستخدام في سوق البناء. Bluestone عبارة عن مادة ذات صلابة متوسطة وهشاشة عالية. يوفر حل الكسارة المطرقة كفاءة عالية وتكلفة منخفضة للطن. أدناه، سوف نقوم بتحليل التكوين والتصميم.
1. تكوين المعدات
وفقًا لقائمة المعدات الموجودة على الموقع الرسمي، فإن تفاصيل التكوين لهذا الخط هي كما يلي:
المغذي الاهتزازي: DLZGC2050، وحدة واحدة، 800-1500 طن/ساعة، الطاقة 22 × 2 كيلووات. تتميز بحوض عالي التحمل وبطانات مقاومة للتآكل، مما يضمن تغذية مستقرة دون حدوث زيادات في المواد، مما يمنع الوحدة الرئيسية من العمل في وضع الخمول أو الانسداد.
كسارة مطرقة للخدمة الشاقة: PCZ1820، وحدة واحدة، 1000-1200 طن/ساعة، قوة 450 × 2 كيلووات. المعدات الأساسية لسحق مرحلة واحدة. يتم تغذية كتل كبيرة من الحجر الأزرق أقل من 800 مم ويتم سحقها مباشرة إلى حجم الجسيمات المطلوب، مما يلغي الحاجة إلى تكوين من مرحلتين للكسارة الفكية بالإضافة إلى الكسارة التصادمية. يتميز الناتج بشكل جسيم جيد مع الحد الأدنى من الجزيئات التي تشبه الإبرة أو القشرية.
كسارة التشكيل: XPC1220، وحدة واحدة، 500-600 طن/ساعة، قوة 220 × 2 كيلووات. تم تصميم هذه الوحدة خصيصًا للتكسير والتشكيل الثانوي، حيث تعمل على تحسين المواد من الكسارة الأولية لإنتاج شكل جسيمي مستدير. إنها ليست مجرد وحدة إعادة تدوير ولكنها تخدم وظيفة تشكيل مخصصة.
آلة صنع الرمل ذات الدوار المزدوج: ZSJ-1215، وحدة واحدة، 150-220 طن/ساعة، الطاقة 110 × 4 كيلووات. مصممة خصيصا لإنتاج الرمال المصنعة. يدور دواران في اتجاهين متعاكسين. يتم تسريع المادة بواسطة مطرقة ثم تضرب الدوار المضاد للدوران، مما يؤدي إلى سرعة تصادم مشتركة وإنتاجية عالية للرمل. يقتصر حجم التغذية على 30 مم أو أقل، مع فتحات شاشة قابلة للتعديل، مما يسمح بالتحكم المرن في معامل دقة الرمل النهائي.

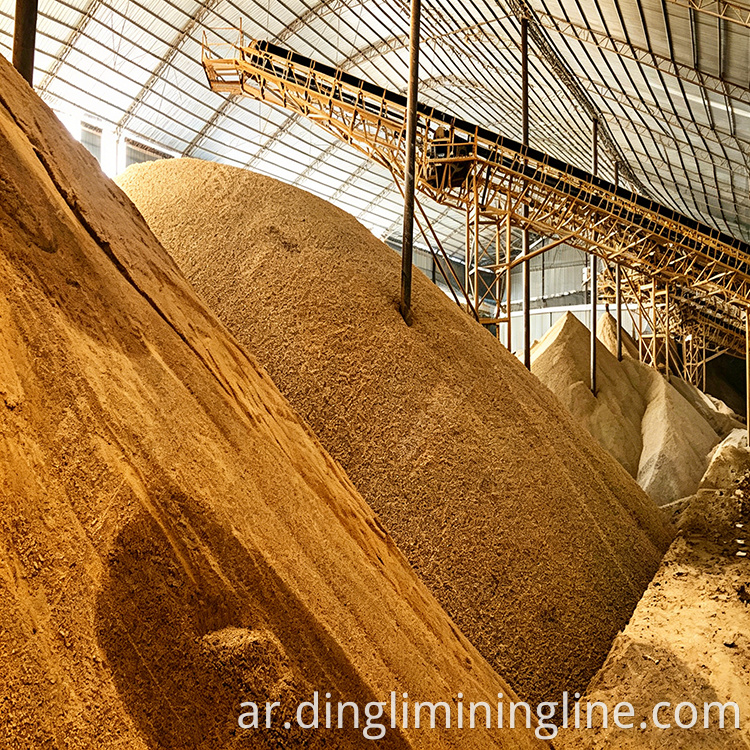

غرابيل اهتزازية دائرية: 2YKZ3070 (450–500 طن/ساعة، وحدتان) + 3YKZ2070 (240–300 طن/ساعة، وحدتان) + 3YKZ2060 (180–280 طن/ساعة، وحدة واحدة)، بإجمالي 5 وحدات. تم تكوين الغرابيل لإنتاج درجات مختلفة من الرمل والحصى، مثل 05، 12، و13. تنقل السيور الناقلة في الطابق الثاني المنتجات النهائية إلى المخزون الخاص بها.
2. ثلاثة خيارات تصميم عملية
2.1 التكسير على مرحلتين مع التشكيل المتوسط
الكسارة المطرقية + كسارة التشكيل: عملية سحق على مرحلتين بدون تدفق عكسي. تعمل الكسارة PCZ1820 ككسارة خشنة أساسية، في حين تقوم الكسارة XPC1220 بمعالجة المواد بشكل خاص بعد التكسير الخشن للتشكيل والسحق الدقيق، مما يضمن تقسيمًا واضحًا للعمل. من خلال فصل التكسير الخشن عن التشكيل اللاحق، لا يتم تحميل الوحدة الرئيسية بشكل زائد، ويكون التحكم في شكل الجسيمات أكثر دقة. يختلف تصميم غرفة XPC1220 عن تصميم الكسارات المطرقة القياسية. تدور المطارق 360 درجة، مما يسمح لها بالقلب إلى الجانب المعاكس بعد التكسير، مما يضمن التآكل المتساوي وعمر الخدمة الطويل. يحتوي الركام الناتج على عدد أقل من الجزيئات ذات الشكل الإبري والرقائق، مما يجعله أكثر شعبية في سوق البناء.
2.2 الفحص في اتجاهين، التكوين المعياري
تنقسم الغرابيل الخمس إلى مجموعتين: وحدتان 2YKZ3070 تعملان كشاشات رئيسية مع أسطح غربلة كبيرة، في حين أن وحدتين 3YKZ2070 ووحدة 3YKZ2060 تتعاملان مع التصنيف الإضافي والغربلة كبيرة الحجم. نظرًا لأن حجم المواد المرتجعة أصغر من حجم التغذية الرئيسي، فإن طرازي 2070 و2060 الأصغر قليلاً يكفيان، مما يضمن كفاءة الفحص مع تجنب الإسراف في مواصفات المعدات. يمكن تغيير أحجام شبكات الغربال بحرية على الشاشات، مما يسمح للمصنع بإنتاج أي مادة يطلبها السوق دون الحاجة إلى إيقاف العمليات لضبط العملية.
2.3 نظام الحلقة المغلقة مع صانع الرمل ثنائي الدوار
يمكن للخط بأكمله أن يعمل في وضع الحلقة المغلقة "التكسير + صنع الرمل + الغربلة". تتميز ماكينة صنع الرمل ذات الدوار المزدوج ZSJ-1215 بشاشة مدمجة؛ تتم إرجاع المواد كبيرة الحجم مباشرةً إلى الدوارات لإعادة سحقها، مما يضمن تدرجًا يمكن التحكم فيه للرمل النهائي. الحجر الأزرق هش للغاية، مما يجعله مناسبًا بشكل خاص للمعالجة في صانع الرمل ثنائي الدوار. يتم أيضًا توفير مسار منفصل لكسارة التشكيل بجانب صانع الرمل. خلال مواسم الذروة عندما يكون هناك نقص في الرمال الناعمة، يتحول النظام إلى وضع صنع الرمال؛ خلال مواسم خارج الذروة عندما تكون هناك حاجة إلى المزيد من الركام، فإنه يتحول إلى وضع الركام النقي. ليست هناك حاجة إلى معدات إضافية - فببساطة تبديل الأوضاع يسمح بتعديل هيكل القدرة الإنتاجية.
3. ملاحظات العملاء والنتائج
وفقًا لتعليقات المستخدمين الذين قاموا بتشغيل هذا الخط والمعلومات المتاحة للجمهور، يقدم هذا الخط العديد من الفوائد الملموسة:
الامتثال البيئي: بفضل المصنع المغلق بالكامل وأنظمة جمع الغبار، يصبح الغبار غير مرئي فعليًا في المبنى، مما يلبي معايير الفحص البيئي بسهولة. تظل أرضية الموقع نظيفة، وتظل الماكينة جافة.
تجاوز الطاقة الإنتاجية: تم تصميمها لإنتاج يومي يبلغ 1000 طن، ويمكن أن يصل الإنتاج الفعلي خلال فترات الذروة إلى 1200 طن. تم تصميم المعدات بسعة كبيرة، مما يضمن عدم وجود نقص في العرض خلال مواسم الذروة.
الإدارة الذكية: تم تجهيز خط الإنتاج بنظام مراقبة سحابي ووحدات إدارة المخزون. من غرفة التحكم، يمكن للمشغلين التعرف على الفور على مكان تدفق المواد والأماكن التي قد تحدث فيها الانسدادات المحتملة. يمكن للمديرين أيضًا عرض حالة الإنتاج والمخزون في الوقت الفعلي على أجهزتهم المحمولة دون الحاجة إلى زيارة الموقع.
موقع متميز وشحن سريع: يقع المصنع على بعد أقل من 20 كيلومترًا من مواقع البناء الأساسية في منطقة قويان الجديدة. يمكن لشاحنات خلط الخرسانة الوصول إلى الموقع خلال نصف ساعة فقط، مما يقلل بشكل كبير من تكاليف النقل. وتتمثل ميزة القرب من السوق في عدم تشغيل الشاحنات فارغة، كما أن التدفق النقدي سريع.
4. بعض الأفكار
إذا كان لديك حجر أزرق أو حجر جيري، مع إنتاج متوقع يبلغ 1000 طن في الساعة، وترغب في إنتاج كل من الحجر المسحوق والرمل المصنع، فإن خط "الكسارتين + صناعة الرمل المزدوج + الغربلة متعددة النقاط" يعد خيارًا موثوقًا به للغاية. الاستثمار أقل بكثير من إعداد الكسارة المخروطية، وتكون العملية أقصر مع عدد أقل من الناقلات، مما يؤدي إلى عدد أقل من نقاط الفشل المحتملة أثناء التشغيل. يتميز المنتج النهائي بشكل جسيمات ممتاز، مما يضمن سهولة البيع لكل من مصانع الخرسانة الجاهزة ومشاريع بناء الطرق.
ينبغي عليك زيارة مشاريع مماثلة قيد التشغيل حاليًا من قبل شركات أخرى، ولا تكتفي بتصفح الكتيبات. ركز على هذه النقاط الرئيسية: مدة تشغيل ناقل الإرجاع (قد يشير وقت التشغيل المفرط إلى كفاءة غربلة غير كافية)، وما إذا كان توزيع المواد عبر الغرابيل الخمس متساويًا، وما إذا كان هناك تغيير كبير في الإخراج بعد استخدام رؤوس المطرقة لمدة شهر أو شهرين. تعد هذه التفاصيل الموجودة في الموقع أكثر إقناعًا بكثير من المعلمات النظرية الموجودة في أدلة المنتج.
