I. نظرة عامة على المشروع
هذا هو تصميم خط إنتاج الرمل والحصى مع قدرة يومية تبلغ 10,000 طن، بشكل أساسي معالجة مخلفات البناء والمواد الحجرية الأخرى. يستخدم الخط بأكمله عملية سحق على مرحلتين تتكون من "كسارة مطرقة ثقيلة + كسارة تشكيل"، جنبًا إلى جنب مع نظام صنع الرمل لطاحونة قضيبية مغسولة بالماء بالكامل ومرحلة غربلة مزدوجة. ويمكنها إنتاج الحجر المسحوق عالي الجودة مقاس 1-2 مم والرمل المصنع في وقت واحد، ويستهدف في المقام الأول استعادة الموارد من نفايات البناء الصلبة وتوريد الركام الخرساني عالي الجودة.
ثانيا. تكوين المعدات الرئيسية
يتكون الخط بأكمله من ست فئات من المعدات الرئيسية: وحدات التغذية الاهتزازية، والتكسير الأولي، والتشكيل، والغربلة، وصنع الرمل، ونزح المياه. التكوين المحدد هو كما يلي:
1. المغذية الاهتزازية
مجهزة بوحدة تغذية اهتزازية DLZGC1550، بقدرة ساعة تتراوح من 400 إلى 1000 طن، ومدعومة بمحركين بقدرة 15 كيلووات. هذه المعدات مسؤولة عن نقل المواد الخام بشكل موحد ومستمر، مثل نفايات البناء، إلى مدخل التغذية للكسارة المطرقة الثقيلة، مما يضمن التشغيل المستقر لعمليات التكسير اللاحقة.
2. معدات التكسير الأولية

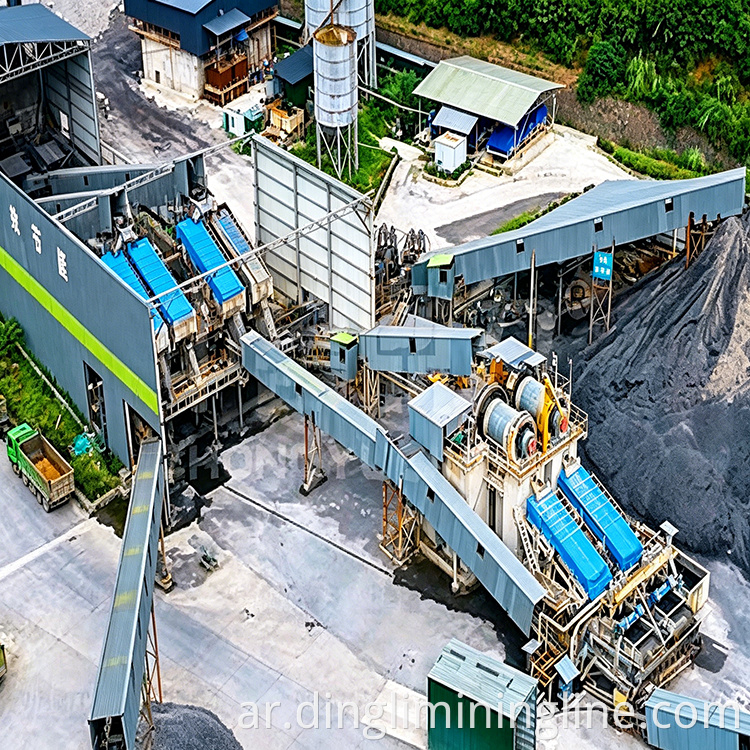

مجهزة بكسارة مطرقة واحدة DLPCZ1815 للخدمة الشاقة، بسعة تتراوح من 400 إلى 900 طن في الساعة، ومدعومة بمحركين بقدرة 250 كيلووات (4 أقطاب). تستخدم هذه المعدات تأثير الدوران عالي السرعة للمطارق لإجراء عملية سحق أولية قوية لمخلفات البناء، وتكسير القطع الكبيرة من حطام البناء بكفاءة مع نسبة سحق عالية وكفاءة معالجة عالية.
3. معدات التشكيل
مجهزة بكسارة تشكيل DLPC1220 واحدة، بسعة تتراوح من 500 إلى 700 طن في الساعة، مدعومة بمحركين بقدرة 250 كيلووات (4 أقطاب). تقوم هذه المعدات بالتشكيل الدقيق الثانوي للمواد المسحوقة بشكل خشن، مما ينتج بشكل مباشر الركام ذو شكل الجسيمات الممتاز، مما يلغي الحاجة إلى مرحلة التكسير المخروطية الموجودة في الأجهزة التقليدية.
4. معدات الفحص
تم تجهيز النظام بشاشة هزازة دائرية DL3YKZ3080 ذات ثلاثة طوابق، بقدرة تتراوح من 100 إلى 500 طن في الساعة، ومدعومة بمحركين بقدرة 30 كيلووات. يتميز الخط بأكمله بتصميم مزدوج الغربلة، مما يتيح تصنيفًا دقيقًا متعدد المراحل للخليط المسحوق لضمان التحكم الدقيق في حجم جسيمات المنتج النهائي. بالإضافة إلى ذلك، يتم تضمين مطحنة قضيبية وشاشة نزح المياه من أجل الطحن الدقيق ونزح المياه أثناء عملية صنع الرمل.
ثالثا. تدفق عملية الإنتاج
يستخدم الخط بأكمله عملية تكسير على مرحلتين تتكون من "التكسير الأولي بواسطة كسارة مطرقة للخدمة الشاقة + التشكيل الثانوي بواسطة كسارة تشكيل"، جنبًا إلى جنب مع نظام صنع الرمل لطاحونة قضيب مغسولة بالماء بالكامل ومرحلة غربلة مزدوجة. العملية الشاملة مدمجة، وتدفق المواد ذو كفاءة عالية.
1. مرحلة تغذية المواد الخام
يتم تفريغ المواد الخام مثل مخلفات البناء عن طريق تحميل المعدات في قادوس وحدة التغذية الاهتزازية. تستخدم وحدة التغذية القوة الاهتزازية لنقل المواد بشكل متساوٍ وثابت إلى مدخل التغذية للكسارة المطرقة للخدمة الشاقة، مما يضمن أن معدات التكسير الأولية تعمل بشكل مستمر تحت ظروف التحميل الكامل بمعدل تغذية موحد.
2. مرحلة التكسير الأولية
عند دخول الكسارة المطرقية للخدمة الشاقة، يتم سحق المواد بقوة عن طريق تأثير المطارق الدوارة عالية السرعة. يتم تقسيم القطع الكبيرة من مخلفات البناء بكفاءة إلى جزيئات مجمعة أصغر. يتم تفريغ الجسيمات التي تلبي حجم الجسيمات المطلوب من خلال الشبكة السفلية وتنتقل إلى العملية التالية.
3. مرحلة التشكيل
تدخل المواد المكسرة بشكل خشن إلى كسارة التشكيل للمعالجة الدقيقة الثانوية. تنتج هذه المعدات مباشرة ركامًا عالي الجودة ذو شكل جسيمات ممتاز - مكعب الشكل وجزيئات منخفضة على شكل إبرة أو رقائق - مما يعزز جودة الركام النهائي بشكل فعال.
4. مرحلة الفرز والتصنيف
يتم نقل المواد المختلطة المشكلة إلى شاشة اهتزازية دائرية لعملية غربلة على مرحلتين. تقوم المرحلة الأولى بفصل المواد الخشنة والناعمة بشكل مبدئي، بينما تقوم المرحلة الثانية بإجراء تصنيف دقيق، وفرز المنتج النهائي إلى ركام 1-2 مم ومواد خام لصنع الرمل. يتم تخزين الركام المتدرج مباشرة، بينما تنتقل المواد الخام المستخدمة في صناعة الرمل إلى نظام صنع الرمل في مطحنة القضيب.
5. مرحلة صنع الرمل الرطب

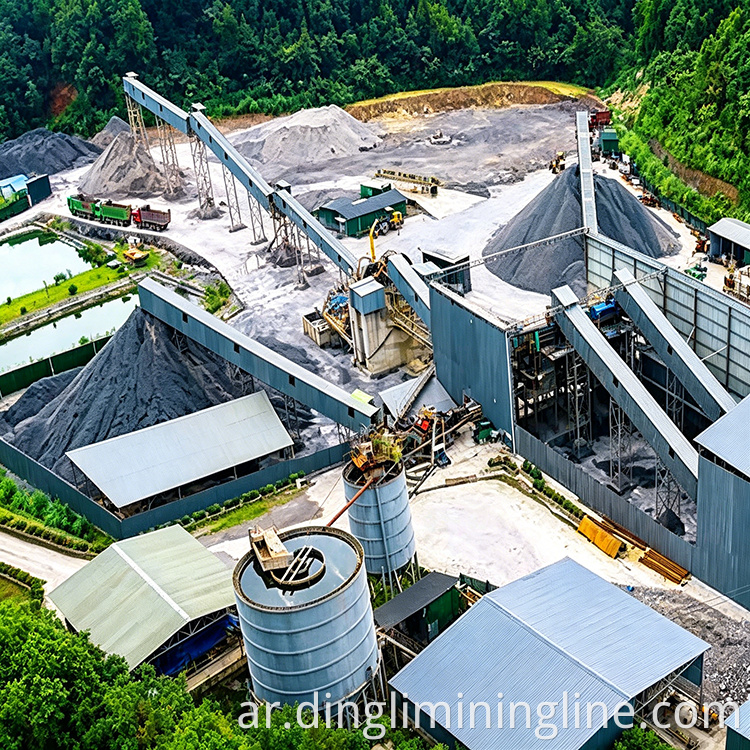

تدخل المواد الخام المستخدمة في تصنيع الرمل إلى مطحنة قضبان لإنتاج الرمل الرطب، حيث تعمل عملية طحن القضبان الفولاذية داخل المطحنة على سحق الحجر بدقة إلى رمل مصنع. تدخل جزيئات الرمل المنتظمة التي يتم تفريغها من منفذ صنع الرمل إلى شاشة نزح المياه لمعالجة نزح المياه. تتميز الرمال المصنعة منزوعة الماء بحجم جسيمات موحد، وحواف حادة، ولا توجد بها بقع طينية مرئية؛ يُظهر المخزون النهائي لونًا رماديًا مزرقًا قياسيًا، مما يلبي متطلبات الرمل الخرساني عالي الجودة.
6. مرحلة حماية البيئة والضميمة
يقع خط الإنتاج بأكمله داخل منشأة مغلقة، مع أنظمة تجميع الغبار المثبتة في جميع نقاط توليد الغبار لضمان عدم تسرب الغبار. تتم معالجة مياه الصرف الصحي الناتجة عن عملية صنع الرمل الرطب من خلال نظام إعادة التدوير وإعادة استخدامها، مما يضمن إنتاجًا نظيفًا طوال العملية بأكملها.
رابعا. مزايا الأداء الأساسية
1. تصميم العمليات المبتكر، يقلل بشكل كبير من تكاليف الاستثمار
يعتمد الخط بأكمله تصميمًا مبتكرًا للسحق على مرحلتين: تعمل الكسارة المطرقية الثقيلة الأولية على تكسير قطع كبيرة من نفايات البناء بكفاءة، بينما تنتج آلة التشكيل بالمطرقة الثانوية ركامًا عالي الجودة بشكل مباشر مع شكل جسيمات ممتاز. بالمقارنة مع الحلول التقليدية، فإن هذا يلغي الحاجة إلى مرحلة الكسارة المخروطية، مما يقلل من تكاليف الاستثمار في المعدات بنسبة 40% ويجعل الاستثمارات الأولية في الهندسة المدنية والمعدات أكثر اقتصادا.
2. نظام الغسيل الآلي بالكامل
تم تجهيز خط الإنتاج بنظام غسيل آلي بالكامل، والذي، جنبًا إلى جنب مع عملية الغربلة المزدوجة، يتحكم بدقة في حجم جزيئات المنتج النهائي. لا تؤدي عملية الغسيل إلى إزالة الطين والشوائب من مخلفات البناء بشكل فعال فحسب، بل تعمل أيضًا على تجانس حجم الجسيمات أثناء مرحلة صنع الرمل، مما ينتج عنه رمل مصنع بحجم جسيمات موحد ونقاوة عالية.
3. شكل إجمالي ممتاز
بعد المعالجة من خلال آلة التشكيل من نوع المطرقة، يتميز الركام النهائي بشكل دائري ومكعب مع محتوى منخفض من الجزيئات على شكل إبرة ورقائق. إنه ذو تدرج متوازن ويلبي بشكل فعال متطلبات الجودة للركام والحصى في مشاريع البناء المختلفة.
4. استهلاك منخفض للطاقة وسهولة الصيانة
تم تبسيط التصميم العام للعملية، مما يتطلب عددًا أقل من المعدات، مما يؤدي إلى انخفاض استهلاك الطاقة وتكاليف الصيانة. بالإضافة إلى ذلك، تم تبسيط عمليات الفحص الروتينية ومهام الصيانة - مثل استبدال الأجزاء البالية - مما يقلل الحاجة إلى العمالة التشغيلية.
تتميز خطوط إنتاج الرمل والحصى لدينا بتغطية واسعة النطاق وشاملة، ونحن نقدم مجموعة كاملة من التكوينات بدءًا من المعدات المستقلة الفردية وحتى خطوط الإنتاج الجاهزة الكاملة، بما في ذلك معدات التكسير، ومعدات صنع الرمل، ومعدات الغربلة، ومعدات التغذية، وناقل التعدين، والكسارة المتنقلة. نحن نقدم حلول تكسير ومعالجة مخصصة لمجموعة كاملة من المواد بما في ذلك الحجر الأزرق والحجر الجيري والبازلت والجرانيت والحصى وشوائب الفحم والكالسيت وحجر الكوارتز والدولوميت وخام الحديد والباريت والدياباز والتوف والحجر الجيري عالي الكالسيوم، بالإضافة إلى حلول المعالجة المستهدفة للكاولين. كما نقدم أيضًا حلول تكسير احترافية للنفايات الصلبة الصناعية مثل الخبث والمخلفات، وحلول معالجة شاملة لمخلفات البناء والهدم. بالإضافة إلى حلول خطوط الإنتاج الثابتة لمختلف المواد، نقوم أيضًا بتوفير حلول وحدات الزاحف المتنقلة المرنة لتلبية احتياجات التشغيل المتنوعة في الموقع للإنتاج الكلي للرمل والحصى.
