تم تسليم خط الإنتاج الكلي للرمل والحصى هذا، بقدرة 3000 طن في الساعة، بواسطة Zhongyu Dingli إلى العميل بموجب عقد EPC (الهندسة، المشتريات، والبناء). تم تنفيذ المشروع لدعم مبادرات التعدين الأخضر المحلية والمعالجة الشاملة للمناجم المفتوحة. سعى العميل إلى إيجاد حل متكامل: خط إنتاج عالي السعة يلبي المعايير البيئية ويوفر مرونة تشغيلية. يغطي المشروع مساحة تزيد عن 100 مو، باستثمارات إجمالية تبلغ حوالي 200 مليون يوان.
أدناه، سنقوم أولاً بتوضيح المعدات الأساسية المستخدمة في الخط (بما في ذلك قدرة المعالجة والميزات)، تليها مناقشة تفصيلية للعديد من جوانب التصميم الفريدة للمشروع.
I. قائمة المعدات الأساسية (بما في ذلك قدرة المعالجة والميزات)
1. المغذية الاهتزازية
قدرة المعالجة: مصممة لـ 3000 طن/ساعة، باستخدام مغذيات ذات سعة كبيرة. تتضمن التكوينات وحدات فردية أو مجموعات خطوط مزدوجة، بقدرة تغذية إجمالية تتجاوز 3000 طن/ساعة.
ميزات المنتج: هيكل حوض عالي التحمل، وبطانات مقاومة للاهتراء، وتغذية موحدة. قادرة على ضبط التردد تلقائيًا بناءً على حمل التكسير الأساسي لمنع التحميل الزائد للمعدات أو التباطؤ. مناسبة لتغذية الحجر الجيري كبيرة الحجم.
2. معدات التكسير الأولية (الكسارة المطرقة للخدمة الشاقة / الكسارة الفكية)
قدرة المعالجة: بالنسبة للحجر الجيري ذي الصلابة المتوسطة، يمكن لكسارة مطرقة كبيرة للخدمة الشاقة أن تحقق "سحقًا بمرحلة واحدة"، بإنتاجية تبلغ 2500-3500 طن في الساعة؛ إذا كانت المواد الخام أكثر صلابة، يتم اختيار الكسارة الفكية، مع إنتاج في الساعة يزيد عن 1000 طن.
ميزات المنتج: تعمل الكسارة المطرقية شديدة التحمل على تقليل حجم الصخور الكبيرة التي يبلغ حجمها تقريبًا 1 متر إلى أقل من 60 مم، مما يلغي الحاجة إلى التكسير الثانوي. وينتج عن ذلك قطع أقل من المعدات وتدفق معالجة أقصر. رؤوس المطرقة مصنوعة من سبائك الكروم العالية، مما يضمن عمر خدمة طويل.
3. الكسارة الصدمية (التكسير المتوسط والناعم)
قدرة المعالجة: في تكوين الخط المزدوج، تتمتع الكسارة الصدمية المفردة بإنتاج في الساعة يبلغ 1000-1500 طن، بإجمالي إنتاجية يبلغ 3000 طن في الساعة.
ميزات المنتج: شكل منتج ممتاز مع الحد الأدنى من الجزيئات الشبيهة بالإبرة والقشارية. يعد الضبط الهيدروليكي لفتحة التفريغ مريحًا، كما أن تصميم البطانة المعياري يسمح بالاستبدال السريع. مناسبة للتكسير المتوسط والناعم للحجر الجيري.
4. صانع الرمل بالعمود العمودي (صانع الرمل VSI)
قدرة المعالجة: مجهزة بآلات صنع الرمل على نطاق واسع، تنتج الوحدة الواحدة 300-600 طن في الساعة؛ تضمن الوحدات المتعددة مجتمعة إنتاج رمل مصنع بسمك 0-5 مم.
ميزات المنتج: قابل للتبديل بين تكوينات الحجرة "حجر على حجر" و"حجر على حديد". الرمل النهائي لديه تدرج معقول، مع معامل دقة قابل للتعديل يلبي معايير رمل البناء.
5. شاشة تهتز دائرية
قدرة المعالجة: شاشات اهتزاز دائرية كبيرة متعددة الطوابق، مع قدرة معالجة لوحدة واحدة تبلغ 800-1200 طن في الساعة؛ يتم استخدام وحدات متعددة بالتوازي.
ميزات المنتج: قادر على إنتاج 3-4 مواصفات المنتج النهائي في وقت واحد. يعد استبدال شبكة الشاشة أمرًا مريحًا، كما أن الهيكل المغلق بالكامل يقلل من الغبار. تستخدم الهزازات زيت تشحيم رقيق لضمان التشغيل السلس.
6. مجمع الغبار الكيس النفاث النبضي
قدرة المعالجة: تم تجهيز المحطة بـ 39 وحدة لجمع الغبار، مما يوفر قدرة تدفق هواء إجمالية هائلة تغطي جميع نقاط التفريغ ومناطق توليد الغبار.
ميزات المنتج: تركيز الانبعاثات أقل من أو يساوي 30 مجم/م3، مما يتوافق مع المعايير البيئية الأكثر صرامة. يضمن التنظيف النفاث النبضي استهلاكًا منخفضًا للطاقة وإطالة عمر كيس الفلتر. وهو ما يمثل 25% من استثمار المشروع، مما يسلط الضوء على الأولوية العالية التي يحظى بها هذا النظام.
7. نظام ذكي لإدارة إنتاج المناجم
قدرة المعالجة: قادرة على مراقبة مئات الأجهزة في وقت واحد عبر خط الإنتاج بأكمله، بما في ذلك 39 جهاز تجميع الغبار ونظام التحميل.

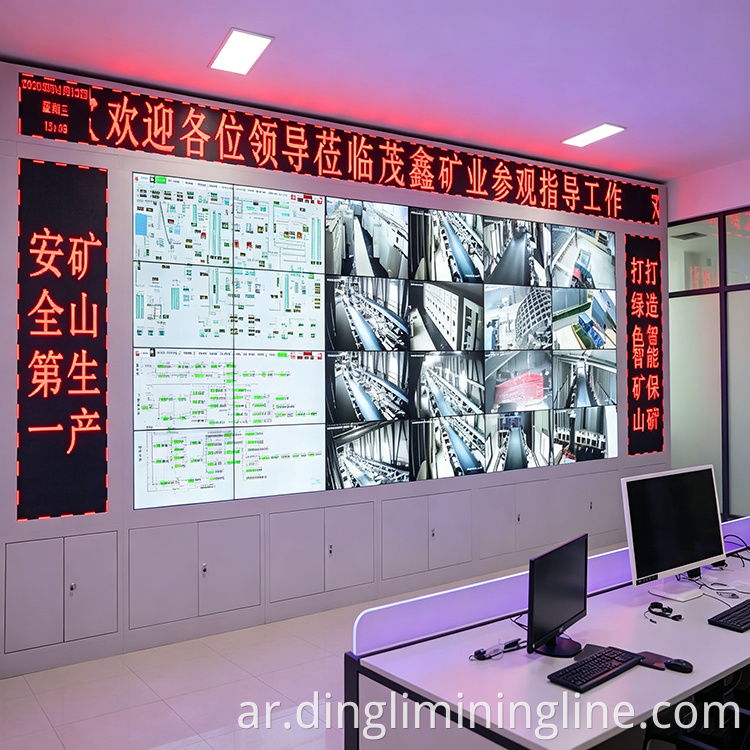

ميزات المنتج: يتضمن نظامًا غير مأهول، وتطبيق مدير المناجم، وإدارة المبيعات المتكاملة. تحكم مركزي من غرفة التحكم، مع إمكانية الوصول عن بعد إلى بيانات الإنتاج والمبيعات عبر الأجهزة المحمولة. يتيح الحد الأدنى من الموظفين أو حتى مصنع "إطفاء الأنوار".
ثانيا. مميزات المشروع
لا يتميز هذا المشروع الذي تبلغ طاقته الإنتاجية 3000 طن في الساعة بقدرة إنتاجية عالية فحسب، بل يتميز أيضًا بالعديد من عناصر التصميم البارعة التي تستحق تسليط الضوء عليها.
الميزة الأولى: السعة الكاملة خلال موسم الذروة، ونصف السعة خلال غير موسمها - التبديل المرن لتوفير الطاقة وتقليل الاستهلاك
هناك مشكلة شائعة في العديد من خطوط الإنتاج الكبيرة وهي أن الخط بأكمله يجب أن يظل قيد التشغيل خلال غير المواسم، مما يؤدي إلى إهدار كبير لتكاليف الكهرباء. يستخدم هذا المشروع تصميمًا ثنائي الخط في كل من تخطيط العملية والتحكم - خلال موسم الذروة، يمكن أن يعمل كلا الخطين في وقت واحد لتحقيق القدرة الكاملة البالغة 3000 طن في الساعة؛ خلال مواسم الذروة أو ساعات الذروة للكهرباء، يمكن تشغيل خط واحد فقط، مما يحافظ على إنتاج ثابت يبلغ 1500 طن في الساعة. تتميز عملية التبديل بمرونة عالية، مما يسمح للمشغلين بضبط الإعدادات باستخدام زر واحد من غرفة التحكم المركزية. ويضمن هذا النهج القدرة على التوريد خلال مواسم الذروة مع تقليل تكاليف الكهرباء والاستهلاك بشكل كبير خلال فترات خارج أوقات الذروة.
الميزة الثانية: 39 مجمعًا للغبار، يمثل 25% من إجمالي الاستثمار، مغلق بالكامل ولا توجد عمليات في الهواء الطلق
إن حماية البيئة ليست مجرد كلام؛ وتمثل معدات مكافحة الغبار ربع إجمالي استثمارات هذا المشروع. يتم توزيع إجمالي 39 وحدة لجمع الغبار عبر جميع نقاط التفريغ والنقل والغربلة والتكسير. المنتج النهائي لا يلمس الأرض أبدًا؛ يتم تغذيتها مباشرة من الغربال الاهتزازي إلى صوامع فولاذية، مما يضمن عملية مغلقة بالكامل. ويتم التحميل أيضًا في بيئة مغلقة، مع عدم وجود تسرب مرئي للغبار. جميع نقاط توليد الغبار مغلقة بالكامل، ولا توجد عمليات في الهواء الطلق. هذا المستوى من الاستثمار نادر نسبيًا في الصناعة.

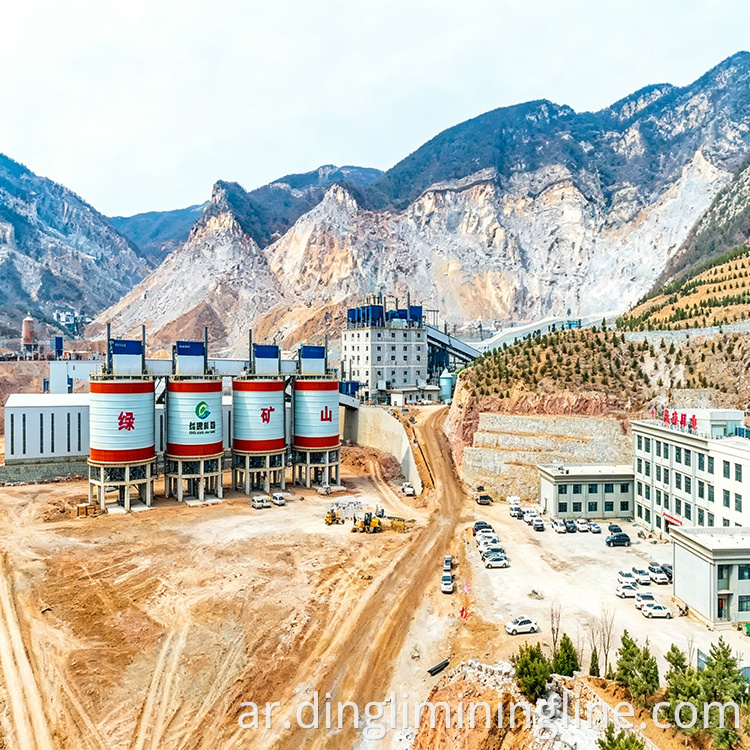

الميزة 3: المنتجات النهائية تذهب مباشرة إلى الصوامع الفولاذية - بدون اتصال بالأرض، بدون تخزين في الهواء الطلق، مما يزيل الغبار تمامًا
أكبر مشكلة تواجه مصانع الرمل والحصى هي مخزون المنتج النهائي. يستخدم هذا المشروع سيور ناقلة لنقل المنتجات النهائية مباشرة إلى صوامع فولاذية كبيرة للتخزين حسب المواصفات. من مخرج الغربلة إلى الصومعة وحتى التحميل، لا يلامس الركام الأرض أبدًا أو يتم تخزينه في الخارج. لا يوجد غبار في الأيام العاصفة، ولا يتم غسل الرمال الناعمة أثناء المطر. تم تركيب نظام تحميل ذو بطاقة واحدة أسفل الصوامع؛ بعد أن يقوم السائق بتمرير بطاقته، يتم تفريغ المواد واحتسابها تلقائيًا - وهي عملية سريعة ونظيفة.
الميزة الرابعة: نظام إدارة ذكي متكامل مع عمليات غير مأهولة، وتطبيق إدارة المناجم، ومبيعات البطاقة الواحدة
تم نشر نظام إدارة المناجم الذكي الخاص بشركة Zhongyu Dingli في خط الإنتاج هذا. ويتضمن عدة وحدات عملية:
نظام التشغيل الآلي: في مناطق معينة، يمكن تشغيل المعدات وإيقافها وتعديلها تلقائيًا، مما يقلل الحاجة إلى العمال في الموقع.
تطبيق Mine Manager: يمكن للمديرين عرض مخرجات الإنتاج المستندة إلى الورديات وحالة تشغيل المعدات وبيانات استهلاك الطاقة وظروف المستودعات مباشرةً على أجهزتهم المحمولة. يمكنهم مراقبة عمليات التعدين حتى عندما يكونون بعيدين عن الموقع.
مبيعات البطاقات الشاملة: يحصل السائقون الذين يلتقطون البضائع على البطاقة، ويمررونها للدخول إلى المنشأة ويتم وزنها، ثم يقومون بتحميل مركباتهم في الصومعة المخصصة، ويمررون البطاقة مرة أخرى للخروج. يتم تحميل جميع بيانات المعاملات تلقائيًا، مما يجعل التسوية بين التمويل والمبيعات واضحة في لمحة سريعة ويزيل الثغرات المرتبطة بالفواتير اليدوية.
الميزة 5: مقاولات EPC الجاهزة - التصميم والمشتريات والبناء الكل في واحد
اعتمد هذا المشروع نموذج EPC، حيث يحتاج العميل فقط إلى تحديد المتطلبات وإجراء القبول النهائي. تحملت شركة Zhongyu Dingli المسؤولية الكاملة عن كل شيء بدءًا من تصميم العمليات وتصنيع المعدات والهندسة المدنية وتركيب المعدات وحتى التشغيل والتسليم. حافظ فريق البناء والتركيب على رقابة صارمة على الجودة في الموقع، مما أدى إلى اجتياز النظام مرحلة التشغيل في المحاولة الأولى وبدء التشغيل بسلاسة. بالنسبة للعميل، أدى هذا إلى التخلص من متاعب التنسيق بين العديد من المقاولين، مما يسهل التحكم في كل من الجدول الزمني والتكاليف.
الميزة السادسة: قدرة تحميل متزامنة لـ 18 شاحنة، مما يضمن عدم وجود طوابير للشحن
خلال مواسم الذروة، تكون أحجام الشحن اليومية كبيرة. تم تصميم مستودع البضائع التامة الصنع وممرات التحميل في هذا المشروع لتكون واسعة وقادرة على استيعاب 18 شاحنة لعمليات التحميل في وقت واحد. مع عدم وجود طوابير أو فترات انتظار، يمكن تحميل الشاحنات بمجرد وصولها ومغادرتها مباشرة بعد التحميل. وهذا يضمن شحن المنتج في الوقت المناسب ويمنع توقف خط الإنتاج بسبب تراكم الشاحنات.
