1. مواصفات المعدات
المغذي الاهتزازي: DLZGC1550P، وحدة واحدة، القدرة في الساعة 400-1000 طن، الطاقة 15 × 2 كيلووات. تتميز بحوض عالي التحمل للتغذية الموحدة، مما يضمن تغذية كتل الحجر الجيري الكبيرة بشكل ثابت داخل الكسارة.
كسارة مطرقة للخدمة الشاقة: PCZ1620، وحدة واحدة، القدرة في الساعة 800-1000 طن، الطاقة 315 × 2 كيلووات. المعدات الرئيسية للتكسير الأولي، فهي تقلل بشكل مباشر الصخور الكبيرة إلى حجم الجسيمات المطلوب في مسار واحد.
الكسارة المطرقة: XPC1220، وحدة واحدة، القدرة في الساعة 500-600 طن، الطاقة 220 × 2 كيلووات. متصلة أسفل الكسارة المطرقة الثقيلة، هذه الوحدة مخصصة للتكسير والتشكيل الثانوي، وتحسين شكل الجسيمات لتكون أكثر تقريبًا.
شاشات الاهتزاز الدائرية: وحدتان 2YKZ3070 (450-500 طن/وحدة)، وحدة 3YKZ3070 (400-500 طن)، ووحدة 3YKZ2270 (240-320 طن)، بإجمالي أربع وحدات. ينتج الفحص ثلاثي المراحل مجاميع نهائية بمواصفات متعددة في مسار واحد.
السيور الناقلة: عدة وحدات متصلة على التوالي لتغذية مراحل التكسير والغربلة.
2. تصميم العمليات والتخطيط
2.1 تخطيط التلال يقلل من مسافة النقل

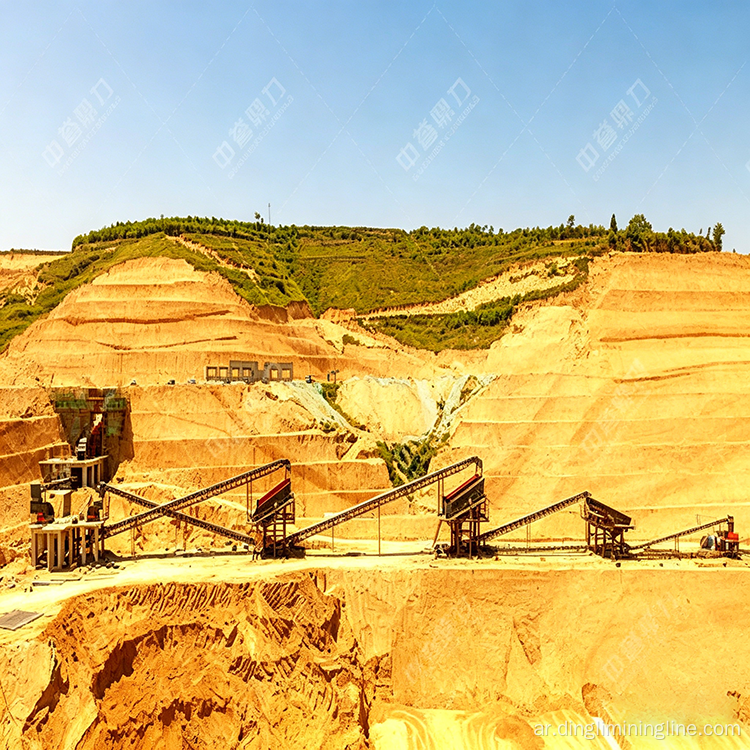

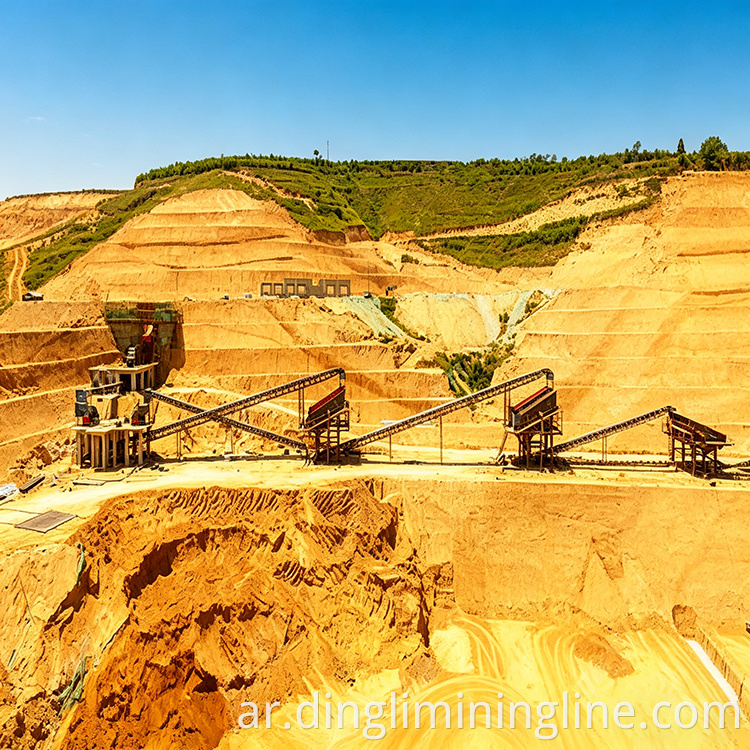

تم بناء الموقع على أحد التلال، حيث يقع المنجم في الأعلى ويقع خط الإنتاج على سفح الجبل. يمكن نقل المواد الخام إلى الأسفل عن طريق الجاذبية، مما يلغي الحاجة إلى الناقلات لمسافات طويلة أو الشاحنات الثقيلة للتنقل ذهابًا وإيابًا. يعد هذا التصميم مثاليًا للمناجم الموجودة على قمم الجبال، مما يوفر في المعدات والكهرباء مع تقليل تكاليف الهندسة المدنية الأولية.
2.2 التكسير على مرحلتين، والغربلة على ثلاث مراحل
تتعامل الكسارة المطرقة الثقيلة PCZ1620 مع التكسير الأولي، تليها XPC1220 للتشكيل الثانوي. لمرحلتي التكسير أدوار محددة بوضوح - المرحلة الأولى تسحق المادة، بينما تعمل الثانية على تحسين الشكل. يتم إجراء الغربلة بواسطة أربع شاشات اهتزاز دائرية تعمل في ثلاث مجموعات: تقوم 2YKZ3070 بإجراء الغربلة الأولى، تليها 3YKZ3070 و3YKZ2270 للتصنيف اللاحق. يمكن أن تنتج هذه العملية عدة أحجام مجمعة مشتركة في مسار واحد، مما يلغي الحاجة إلى الفحص المتكرر أو استبدال الشاشة يدويًا.
2.3 شكل الحبوب الجيد مع الحد الأدنى من الغرامات
بعد التكسير الأولي بواسطة الكسارة المطرقية الثقيلة متبوعًا بالتشكيل بواسطة الكسارة التصادمية، يُظهر الركام الناتج شكلًا مكعبًا مع الحد الأدنى من الجزيئات التي تشبه الإبرة أو القشرية. العملاء في سوق البناء الذين يطلبون أشكالًا مجمعة عالية الجودة يقدرون هذه المادة تقديرًا عاليًا، ونادرًا ما تتفاوض مصانع الخرسانة الجاهزة ومشاريع الطرق والجسور على أسعار أقل.
3. ملاحظات العملاء
تكاليف استثمار منخفضة: يتطلب حل الكسارة المطرقة ذات المرحلتين عددًا أقل من الآلات مقارنة بتكوين "الكسارة الفكية + الكسارة التصادمية + صانع الرمل". إنه يلغي الحاجة إلى كسارة مخروطية ويقلل من طول الحزام الناقل، مما يجعل تكاليف شراء المعدات والهندسة المدنية للخط بأكمله منخفضة نسبيًا.
استهلاك الطاقة مقبول: التصميم مقابل جانب الجبل يوفر تكاليف الكهرباء لنقل المواد الخام، ويستهلك إعداد الكسارة المطرقية ذات المرحلتين كهرباء أقل بكثير لكل طن من الحجر الجيري متوسط الصلابة مقارنة بحلول التكسير متعدد المراحل.
كفاءة غربلة عالية: تعمل أربع شاشات اهتزاز دائرية في طبقات منسقة، مما يحقق كفاءة غربلة جيدة مع حالات قليلة جدًا من تراكم المواد بسبب الغربلة غير الكاملة.
الصيانة بسيطة نسبيًا: رؤوس المطرقة للكسارات المطرقة وكسارات التشكيل مصنوعة من نفس المادة، لذلك يلزم تخزين نموذج واحد فقط لقطع الغيار - لا حاجة للتمييز بينهما - مما يجعل إدارة المستودعات أكثر كفاءة.
4. بعض الاعتبارات
إذا كان موقع المنجم به اختلاف كبير في الارتفاع، وكانت المادة الخام عبارة عن حجر جيري متوسط الصلابة، ويبلغ الإنتاج المستهدف في الساعة حوالي 1000 طن، وتهدف إلى التحكم في الاستثمار مع ضمان شكل الجسيمات الجيد، فإن هذا الحل "التخطيط الذي يعانق الجبل + التكسير بالمطرقة على مرحلتين + الغربلة على ثلاث مراحل" يستحق النظر فيه. مع عدد أقل من الآلات، وتدفق عملية أقصر، وعدد أقل من الأحزمة الناقلة، هناك بطبيعة الحال عدد أقل من نقاط الفشل المحتملة أثناء التشغيل اللاحق. المتغير الوحيد هو صلابة مادة التغذية - الحجر الجيري جيد، ولكن إذا تم خلط المواد الصلبة ذات المحتوى العالي من السيليكا، فسوف يتسارع تآكل المطرقة، لذلك من الضروري التأكد من تركيبة المادة مع المورد مسبقًا.
يوصى بزيارة مواقع مشاريع مماثلة لمراقبة ما إذا كانت آلات الغربلة توزع المواد بالتساوي، وكم المواد التي يتم إرجاعها عبر ناقل الإرجاع، ومحتوى الجزيئات على شكل إبرة ورقائق في المادة التي تنتجها كسارة التشكيل. توفر هذه التفاصيل صورة أكثر دقة من المواصفات الموجودة في الكتيبات.
