1. قائمة تكوين المعدات
تكوين خط الإنتاج:
المغذي الاهتزازي: DLZGC1238، وحدة واحدة، القدرة في الساعة 250-400 طن، الطاقة 2×11 كيلووات
حوض للخدمة الشاقة مصمم لتوزيع قطع كبيرة من الحجر الجيري بالتساوي داخل الكسارة، مما يمنع ارتفاع المواد وانقطاعها
الكسارة التصادمية المطرقة للخدمة الشاقة: DLPCZ1512، وحدة واحدة، القدرة في الساعة 250-400 طن، الطاقة 132 × 2 كيلووات
الآلة الأساسية للتكسير بمرحلة واحدة؛ يتم سحق الحجر الجيري الأصغر من 800 ملم إلى الحجم المطلوب مباشرة، مما يلغي الحاجة إلى التكسير الخشن الثانوي
غربال الاهتزاز: DL3YKQ2470، وحدة واحدة، القدرة بالساعة 70-400 طن
شاشة ثلاثية الطبقات، تفصل المواد إلى ثلاث درجات لحجم الجسيمات
الغربال الاهتزازي الخفيف: DL2YKQ2470، وحدة واحدة، القدرة بالساعة 70-400 طن
شاشة مكونة من طبقتين، تؤدي الجولة النهائية من التصنيف الدقيق
هذا المزيج من أربع وحدات ليس معقدًا بشكل خاص لمصنع بهذا الحجم، ولكن نظام الغربلة جدير بالملاحظة - يتم توصيل غربال ثقيل من ثلاث طبقات وغربال خفيف من طبقتين في سلسلة، مما يسمح للعملية بالانتقال مباشرة من الغربلة الخشنة إلى الغربلة الدقيقة في خطوة واحدة، مما يلغي الحاجة إلى نقل المواد ذهابًا وإيابًا.
2. أربع ميزات تصميمية جديرة بالملاحظة
2.1 المواصفات التفصيلية للمنتج، والفحص الفردي
يتطلب المشروع مواصفات منتج محددة للغاية: 28-34 ملم، 12-28 ملم، 7-12 ملم، 4-7 ملم، بالإضافة إلى غرامات أقل من 4 ملم. مع إجمالي خمس مواصفات، فإن المتطلبات على نظام الفحص كبيرة. معظم خطوط هذا المقياس تنتج عادة اثنين أو ثلاثة مواصفات فقط؛ لا تستطيع إطارات الشاشة التعامل مع هذا التدرج الدقيق، أو أن كفاءة الفحص منخفضة للغاية. هنا، قمنا بنشر الشاشة ذات الطابقين 3YKQ2470 المقترنة بشاشة ذات الطابقين 2YKQ2470. تقوم الغربال ذو الطابقين أولاً بفصل الأجزاء الخشنة الثلاثة، بينما تقوم الغربال ذو الطابقين بتقسيم المواد الناعمة إلى أجزاء فرعية، مما يشكل سلسلة غربلة متعددة المراحل "3+2". يمكن لخط واحد أن ينتج في وقت واحد خمس درجات مختلفة من المواد.
2.2 الكسارة ذات المطرقة الثقيلة تحقق عملية التكسير أحادية المسار، مما يؤدي إلى تقصير العملية
إن الكسارة التصادمية ذات المطرقة الثقيلة DLPCZ1512 مناسبة بشكل مثالي لهذا الحجم من العمليات. مع فتحة تغذية تصل إلى 800 مم، تقوم بمعالجة الحجر الجيري مباشرة إلى نطاق حجم الجسيمات النهائية، مما يلغي الحاجة إلى كسارة أولية ثانوية مثل الكسارة الفكية أو الكسارة الصدمية. يؤدي تدفق العملية الأقصر إلى تقليل عدد الناقلات، مما يؤدي بشكل طبيعي إلى خفض معدل الفشل.
2.3 التطابق الأمثل بين وحدة التغذية والوحدة الرئيسية
يتمتع جهاز التغذية الاهتزازي DLZGC1238 بقدرة ساعة تبلغ 250-400 طن، وهو ما يتوافق تمامًا مع قدرة الكسارة المطرقة الثقيلة التي تبلغ 250-400 طن. تتداخل منحنيات سعة الوحدتين بشكل كبير، مما يمنع المواقف التي لا تستطيع فيها وحدة التغذية مواكبة الوحدة الرئيسية أو حيث تؤدي التغذية الزائدة إلى حدوث انسدادات. في العديد من العمليات صغيرة الحجم، يكون عدم التطابق على المدى الطويل بين قدرات وحدة التغذية والكسارة الرئيسية هو السبب الجذري لانحشار المواد أو التشغيل الخامل.
2.4 تصميم نظام الفحص المعياري الذي يوازن بين الكفاءة والتكلفة
تتولى الشاشة شديدة التحمل المكونة من ثلاثة طوابق مهمة الفحص الأساسية، بينما تتعامل الشاشة خفيفة الوزن المكونة من طابقين مع عملية التصنيف الدقيق. تتعامل الشاشة شديدة التحمل مع إنتاجية عالية، بينما تعالج الشاشة خفيفة الوزن المواد الدقيقة، مما يؤدي إلى تقسيم واضح للعمل بدلاً من مجرد تكديس المعدات.
3. ملاحظات المشروع
بناءً على الملاحظات الميدانية:
قدرة الغربلة تتجاوز المتطلبات: في حين أن التصميم يتطلب خمس مواصفات للمنتج النهائي، فإن نطاق ضبط نظام الغربلة لا يستوعب هذه المواصفات الخمسة فحسب، بل يسمح أيضًا بالتبديل السريع إلى المواصفات التي تستجيب لمتطلبات السوق بمجرد تغيير شبكة الغربلة.
شكل جسيم ممتاز وكفاءة غربلة عالية: تعرض المواد الناتجة عن الكسارة التصادمية ذات المطرقة للخدمة الشاقة شكل جسيم مكعب مع الحد الأدنى من الجسيمات التي تشبه الإبرة أو القشرية. أثناء الغربلة، لا تلتصق بالشبكة أو تسد الفتحات، مما يضمن كفاءة الغربلة المستقرة.
وحدة التغذية مقاومة للتآكل، مع عدم وجود خطر تآكل اللوحة السفلية حتى مع الاستخدام طويل الأمد: لقد خضع حوض وحدة التغذية من سلسلة DLZGC إلى معالجة صارمة لمقاومة التآكل؛ حتى مع المواد متوسطة الصلابة مثل الحجر الجيري، فإن اللوحة السفلية لا تحتاج إلى الاستبدال لعدة سنوات.
دعم ما بعد البيع المحلي يمكن الاعتماد عليه: لا تعد مقاطعة يونان مركزًا لكبار مصنعي المعدات، ولكن شركة Zhongyu Dingli تحتفظ بفريق خدمة محلي. إنهم يستجيبون بسرعة للتشغيل أو الأعطال، وقد ذكر العملاء هذه النقطة على وجه التحديد في تعليقاتهم.
4. التفاصيل الأساسية التي يجب ملاحظتها

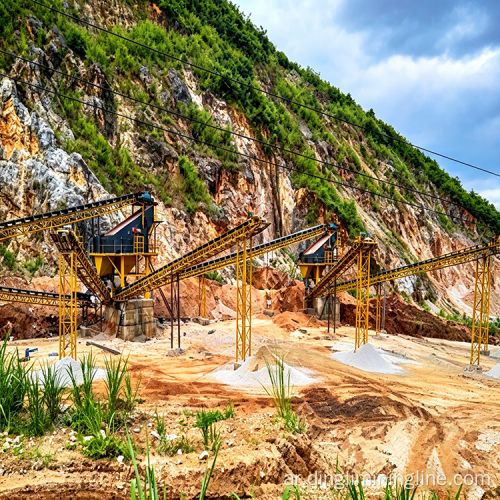

وبعيدًا عن تنوع أحجام الإنتاج، فإن التصميم العام لهذا الخط الذي يبلغ وزنه 300 طن هو في الأساس تكوين نموذجي "مغذي + كسارة مطرقة ثقيلة + شاشة متعددة المراحل". وفي هذا الإطار هناك عدة تفاصيل تستحق الاهتمام:
محتوى المادة الطينية: إذا كانت أسطح الحجر الجيري مغطاة بتربة فضفاضة، فإن مستويات الغبار ستزداد بعد دخول الكسارة، مما يجعل الشبك عرضة للانسداد. إذا كانت المادة الخام متسخة بشكل خاص، فمن المستحسن إضافة مرحلة غربلة مسبقة أو استخدام رش الماء لمنع الغبار
تردد استبدال الشاشة: بينما يمكن فصل خمس مواصفات مختلفة باستخدام مجموعة من الشاشات، كلما زاد عدد المواصفات، زاد تآكل كل طبقة شاشة، وأصبح استبدال الشاشة أكثر كثافة في العمالة.
قدرة تحمل الشاشات خفيفة الوزن: إن 2YKQ2470 عبارة عن شاشة اهتزازية خفيفة الوزن. إنها تتعامل مع المواد الدقيقة دون مشكلة، ولكن إذا تم استخدامها لفترات طويلة لمعالجة المواد الخشنة الأثقل، فسوف يتأثر عمر خدمة إطار الشاشة.
