I. نظرة عامة على المشروع
هذا هو تصميم خط إنتاج الرمل والحصى بقدرة إنتاجية تبلغ 2000 طن في الساعة، ويقوم في المقام الأول بمعالجة الحجر الجيري. يدمج الخط بأكمله إنتاج الرمل والحصى الكلي، وإعداد الملاط الجاف المخلوط، وتنقية المضافات المعدنية فائقة الدقة في نظام واحد. يمكنها إنتاج منتجات نهائية بمواصفات مختلفة في نفس الوقت، بما في ذلك الرمل والحصى المصنع، والملاط الجاف المخلوط، والمضافات المعدنية المركبة. تم تصميم الخط في المقام الأول لتلبية احتياجات العرض الإجمالية للبناء الجاهز، وشركات الملاط الجاهز، ومختلف مشاريع البنية التحتية عالية المستوى.
ثانيا. تكوين المعدات الرئيسية
يتكون الخط بأكمله من ست فئات من المعدات الرئيسية - وحدات التغذية الاهتزازية، والكسارات الأولية، والكسارات الثانوية، والغرابيل، وصانعات الرمل، والمصنفات - بالإضافة إلى نظام إدارة ذكي. التكوين المحدد هو كما يلي:
1. المغذية الاهتزازية
مجهزة بوحدة تغذية اهتزازية ZGC2260 بقدرة ساعة تتراوح من 1800 إلى 2200 طن، ومدعومة بمحركين بقدرة 37 كيلووات. هذه المعدات مسؤولة عن تغذية المواد الخام بشكل ثابت وموحد للكسارة الأولية، مما يضمن استمرارية وكفاءة عمليات التكسير اللاحقة.
2. معدات التكسير الأولية
تم تكوين كسارة تصادمية من النوع المطرقي PCZ2122 للخدمة الشاقة، بقدرة ساعة تتراوح من 1800 إلى 2200 طن، مدعومة بمحرك بقدرة 1000 كيلووات (6 أقطاب). تستخدم هذه المعدات تأثير الدوران عالي السرعة للمطارق لإجراء عملية تكسير أولية قوية للحجر الجيري. إنها تتميز بنسبة سحق عالية وحجم جسيمات إخراج يمكن التحكم فيه، وهي بمثابة مرحلة التكسير الأولية الأساسية لخط الإنتاج بأكمله.
3. معدات التشكيل
تم تكوين كسارة التشكيل PC1826، بقدرة ساعة من 800 إلى 1200 طن، مدعومة بمحرك بقدرة 800 كيلووات (6 أقطاب). هذه المعدات تنفذ تشكيلًا دقيقًا ثانويًا للمواد المسحوقة بشكل خشن، مما يزيد من تحسين شكل الجسيمات، ويزيل الجزيئات ذات الشكل الإبري والرقائق، ويضمن أن الركام النهائي له شكل دائري وتدرج أكثر معقولية.
4. معدات الفحص
تم تركيب شاشة هزازة مشحمة بالزيت الرقيق 3YKZ3680 بقدرة إنتاجية تتراوح من 200 إلى 800 طن في الساعة، تعمل بمحركين بقدرة 55 كيلووات. يعمل تصميم التشحيم بالزيت الرقيق على تعزيز استقرار ومتانة عمليات الفحص بشكل فعال. من خلال طبقات متعددة من الشاشات، يتم تصنيف الخليط المسحوق بدقة حسب حجم الجسيمات، مما يوفر مواد خام مؤهلة لعمليات صنع الرمل وفصل المسحوق اللاحقة.
5. معدات صنع الرمل

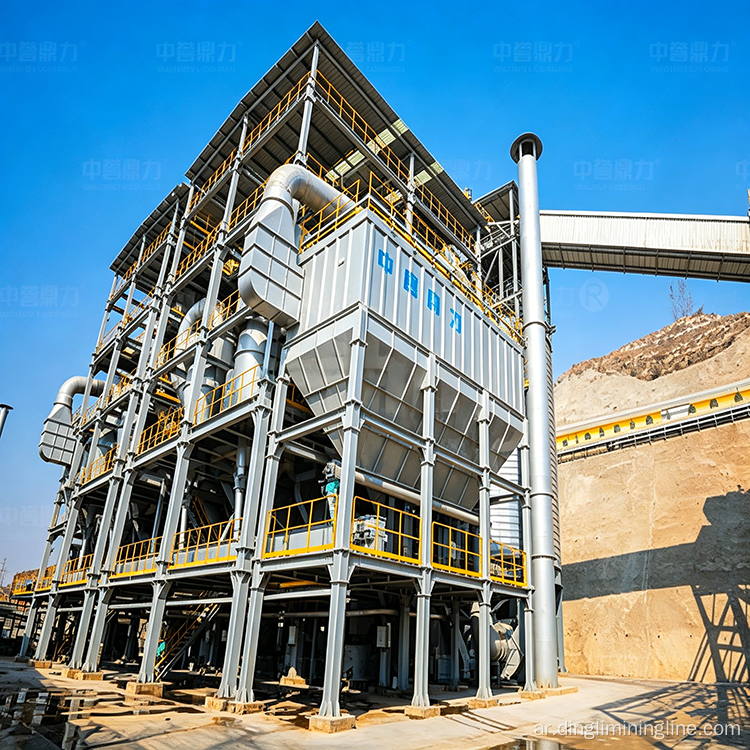

تم تكوين مجموعة من أبراج تصنيع الرمل SM300، بقدرة إنتاجية في الساعة تتراوح من 250 إلى 270 طنًا وطاقة إجمالية تبلغ 1900 كيلووات. يعتمد برج صنع الرمل هيكلًا مدمجًا على شكل برج يدمج التكسير وصنع الرمل والتصنيف. كما أنه يقوم بتحسين المواد التي تم فحصها ويتحكم بدقة في توزيع حجم جزيئات الرمل. تتميز الرمال المصنعة الناتجة بشكل جسيم ممتاز ومعامل دقة قابل للتعديل، مما يلبي متطلبات رمل الخرسانة عالي الجودة.
6. معدات فصل المسحوق

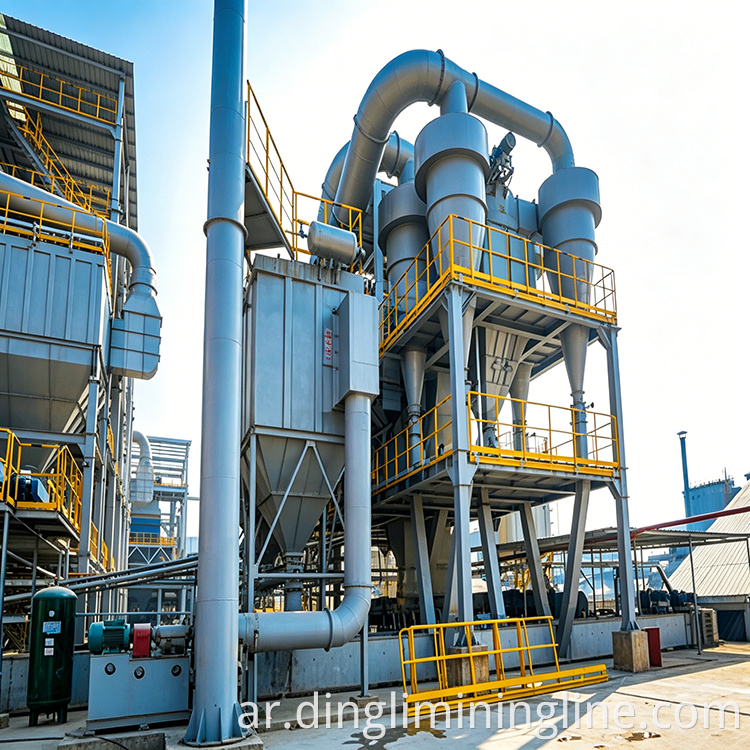

تم تكوين مجموعة من أبراج فصل المسحوق من نوع FX400، بقدرة إنتاجية تتراوح من 270 إلى 300 طن في الساعة وطاقة إجمالية تبلغ 1,900 كيلووات. باستخدام تقنية تصنيف التدفق بالطرد المركزي للغاز الصلب على مرحلتين، تقوم أبراج فصل المسحوق بفصل مسحوق الصخور والجسيمات متناهية الصغر بكفاءة عن المسحوق الناعم، وتنقية الخلطات المعدنية متناهية الصغر مع تخزين الغبار المجمع مركزيًا للاستفادة الكاملة من موارد المسحوق.
7. نظام الإدارة الذكي
تم دمج الحل مع نظام ذكي لإدارة المناجم، مما يتيح مراقبة حالة المعدات في الوقت الفعلي طوال العملية بأكملها، والتحسين الديناميكي لاستهلاك الطاقة، وعمليات التفتيش غير المأهولة. وهذا يقلل بشكل كبير من تكاليف العمالة والصيانة مع تعزيز الكفاءة التشغيلية الشاملة.
ثالثا. تدفق عملية الإنتاج
يستخدم الخط بأكمله عملية سحق على مرحلتين تتكون من "كسارة تصادمية مطرقة للخدمة الشاقة للتكسير الأولي + كسارة تشكيل للتشكيل الدقيق"، مكملة بمزيد من المعالجة في برج صنع الرمل وبرج تصنيف المسحوق. التصميم العام مدمج، مما يضمن التدفق السلس للمواد.
1. مرحلة تغذية المواد الخام
يتم تفريغ المواد الخام من الحجر الجيري عن طريق تحميل المعدات في قادوس التغذية الاهتزازي. تستخدم وحدة التغذية الاهتزاز لنقل المواد بالتساوي وبشكل مستمر إلى مدخل التغذية للكسارة التصادمية ذات المطرقة الثقيلة، مما يضمن أن معدات التكسير الأولية تعمل بشكل مستمر وثابت تحت ظروف تغذية موحدة وحمولة كاملة.
2. مرحلة التكسير الأولية
عند دخول الكسارة التصادمية من النوع المطرقي للخدمة الشاقة، يتم سحق المواد بقوة عن طريق التصادم عالي السرعة للمطارق الدوارة والارتداد من ألواح التصادم. يتم تفريغ الجسيمات التي تلبي حجم الجسيمات المطلوب من خلال قضبان الغربلة السفلية، بينما تستمر المواد كبيرة الحجم في الدوران والتعرض للصدمات داخل غرفة التكسير حتى تلبي مواصفات الحجم.
3. مرحلة التشكيل
تدخل المواد المكسرة بشكل خشن إلى كسارة التشكيل للمعالجة الدقيقة الثانوية. من خلال عملية الطحن والتشكيل بين رؤوس المطرقة والألواح المبطنة، يتم التخلص من الحواف الحادة والأشكال التي تشبه الإبرة أو القشور، مما يحسن بشكل كبير شكل الجسيمات وتدرج الركام النهائي، ويعزز قوة ضغط الركام وأداء الترابط مع الخرسانة.
4. مرحلة الفرز والتصنيف
يتم نقل الخليط المُشكل عبر الحزام الناقل إلى شاشة اهتزازية ذات زيت رقيق للغربلة متعددة المراحل. يتم تكوين أحجام شبكة الشاشة وفقًا لمواصفات المنتج النهائي. بعد الفحص، يتم تصنيف المواد إلى منتجات مجمعة بأحجام جزيئات مختلفة ويتم تخزينها بشكل منفصل في صوامع المنتج النهائي. يتم إرسال جزء من المواد التي تم فحصها إلى مصنع صنع الرمل لمزيد من المعالجة. 5. مرحلة صناعة الرمل وفصل المسحوق
يتم نقل المواد الغربلة ذات حجم الجسيمات المناسب إلى برج صنع الرمل، حيث تخضع لسحق تصادمي بعمود عمودي ودورة غربلة متعددة المراحل لإنتاج رمل مصنع بتدرج دقيق. في نفس الوقت، يدخل المسحوق الناعم الناتج أثناء عملية الإنتاج إلى برج فصل المسحوق لتصنيفه بالطرد المركزي.
5. مرحلة إنتاج الرمل وتصنيف المسحوق
يتم نقل المواد ذات حجم الجسيمات المناسب، بعد الغربلة، إلى برج إنتاج الرمل، حيث تخضع لسحق تصادمي بعمود عمودي ودورة غربلة متعددة المراحل لإنتاج رمل مصنع بتدرج دقيق. في الوقت نفسه، يدخل المسحوق الناعم الناتج أثناء الإنتاج إلى برج التصنيف، حيث تقوم تكنولوجيا التصنيف بالطرد المركزي بفصل وتنقية مسحوق الحجر من الخلطات المعدنية فائقة الدقة. يمكن بيع الخلطات فائقة الدقة كمضافات خرسانية عالية الأداء، في حين يتم توفير منتجات الملاط الجاف الممزوج مباشرة لمصنعي الملاط الجاهز، مما يضمن استخدام عالي القيمة للمواد طوال العملية بأكملها.
رابعا. مزايا الأداء الأساسية
1. القدرة العالية والكفاءة الرائدة
تم تصميم الخط بأكمله بطاقة إنتاجية تبلغ 2000 طن في الساعة. تتم مطابقة قدرة المعدات علميًا في جميع المراحل — بدءًا من التغذية والسحق وحتى الغربلة وإنتاج الرمال. تتميز الماكينة الرئيسية بتصميم هيكلي للخدمة الشاقة، وقادرة على تحمل التشغيل المستمر لفترة طويلة عند التحميل الكامل، مما يضمن متطلبات الإنتاج الصناعي على نطاق واسع.
2. معدات متعددة الوظائف، ومجموعة متنوعة من المنتجات
يدمج خط الإنتاج إنتاج ركام الرمل والحصى والملاط الجاف والمضافات المعدنية فائقة الدقة. يمكن لمجموعة واحدة من المواد الخام أن تنتج في وقت واحد الرمل والحصى المصنع بمواصفات متعددة، إلى جانب الملاط المخلوط الجاف والمضافات فائقة الدقة. تسمح مجموعة المنتجات الغنية هذه بالاستهداف المرن لمختلف الأسواق النهائية، بما في ذلك شركات البناء الجاهزة والملاط الجاهز.
3. مستوى عال من الذكاء
يتيح تكامل نظام إدارة المناجم الذكي المراقبة المركزية وجمع البيانات عبر خط الإنتاج بأكمله، مما يدعم التشخيص في الوقت الفعلي والإنذارات المبكرة فيما يتعلق بحالة المعدات. يقوم النظام تلقائيًا بضبط معلمات تشغيل المعدات باستخدام خوارزميات تحسين توفير الطاقة الديناميكية ويتيح العمليات غير المأهولة أثناء عمليات التفتيش الروتينية، مما يقلل بشكل كبير من تكاليف العمالة وكثافة الصيانة التشغيلية.
4. إنتاج أخضر وصديق للبيئة
تتميز منشأة الإنتاج بأكملها بتصميم مغلق بالكامل، مما يمنع تسرب الغبار بشكل فعال. وهي مجهزة بنظام جمع الغبار عالي الكفاءة، وتقوم بجمع الغبار مركزيًا في جميع نقاط توليد الغبار، مما يضمن بقاء تركيزات انبعاث الغبار أقل بكثير من المعايير الوطنية. بالإضافة إلى ذلك، من خلال إعادة تدوير مياه الصرف الصحي وإجراءات التحكم في الضوضاء، يجسد خط الإنتاج بعمق مبادئ منخفضة الكربون وصديقة للبيئة. مع الاستخدام العالي للموارد طوال العملية بأكملها، فإنه يتوافق مع معايير بناء المناجم الخضراء.
تتميز خطوط إنتاج الرمل والحصى لدينا بتغطية واسعة النطاق وشاملة، ونحن نقدم مجموعة كاملة من التكوينات بدءًا من المعدات المستقلة الفردية وحتى خطوط الإنتاج الجاهزة الكاملة، بما في ذلك معدات التكسير، ومعدات صنع الرمل، ومعدات الغربلة، ومعدات التغذية، وناقل التعدين، والكسارة المتنقلة. نحن نقدم حلول تكسير ومعالجة مخصصة لمجموعة كاملة من المواد بما في ذلك الحجر الأزرق والحجر الجيري والبازلت والجرانيت والحصى وشوائب الفحم والكالسيت وحجر الكوارتز والدولوميت وخام الحديد والباريت والدياباز والتوف والحجر الجيري عالي الكالسيوم، بالإضافة إلى حلول المعالجة المستهدفة للكاولين. كما نقدم أيضًا حلول تكسير احترافية للنفايات الصلبة الصناعية مثل الخبث والمخلفات، وحلول معالجة شاملة لمخلفات البناء والهدم. بالإضافة إلى حلول خطوط الإنتاج الثابتة لمختلف المواد، نقوم أيضًا بتوفير حلول وحدات الزاحف المتنقلة المرنة لتلبية احتياجات التشغيل المتنوعة في الموقع للإنتاج الكلي للرمل والحصى.
