I. نظرة عامة على المشروع
هذا خط إنتاج التكسير والغربلة مصمم للحجر الأزرق ومجاميع التعدين الأخرى بقدرة 600 طن في الساعة. يستخدم الخط بأكمله عملية سحق وتشكيل أحادية المرحلة تتكون من "كسارة مطرقة للخدمة الشاقة + آلة تشكيل مطرقة"، مما يحقق تصنيفًا دقيقًا للركام النهائي بمواصفات مختلفة من خلال الغربلة على مرحلتين. لقد تم تصميمه في المقام الأول لتلبية متطلبات الإنتاج واسعة النطاق لرمل البناء وركام الحصى.
ثانيا. تكوين المعدات الرئيسية
يتكون الخط بأكمله من ثلاث فئات من المعدات الرئيسية: وحدات التغذية الاهتزازية، ووحدات التكسير والتشكيل، ووحدات الغربلة. يتم التعامل مع نقل المواد بواسطة عدة سيور ناقلة. التكوين المحدد هو كما يلي:
1. معدات التغذية الاهتزازية
تم تكوين وحدة تغذية اهتزازية DLZGC1538 واحدة، بقدرة ساعة تتراوح من 400 إلى 700 طن، ومدعومة بمحركين بقدرة 6.3 كيلووات. هذه المعدات مسئولة عن تغذية المواد الخام بشكل متساوي وثابت إلى الكسارة المطرقية، مما يضمن إمداد المواد المستمر لعمليات التكسير اللاحقة.
2. معدات التكسير والتشكيل
تم تكوين كسارة مطرقة واحدة DLPCZ1815 للخدمة الشاقة كمعدات التكسير الأساسية، بقدرة ساعة تتراوح من 400 إلى 900 طن، مدعومة بمحركين بقدرة 250 إلى 4 كيلو واط. تستخدم هذه المعدات تأثير الدوران عالي السرعة للمطارق لإجراء عملية سحق واحدة قوية للمواد الحجرية، مما يحقق نسبة سحق عالية مع حجم جسيمات إخراج قابل للتعديل. بالإضافة إلى ذلك، تم تكوين آلة تشكيل من نوع المطرقة XPC1213، مع قدرة إنتاجية تتراوح من 300 إلى 350 طن في الساعة، مدعومة بمحركين بقدرة 160 كيلووات. تعمل هذه المعدات أيضًا على تحسين شكل الجسيمات للمادة المسحوقة، مما يؤدي إلى الحصول على جزيئات نهائية على شكل مكعب مع شكل حبيبي فائق.
3. معدات الفحص
يتكون النظام من ست شاشات اهتزازية دائرية تم تكوينها لعملية غربلة على مرحلتين. يتم استخدام شاشتين اهتزازيتين 2YKZ2670 ذات الطابقين للغربلة الأولية، في حين يتم استخدام شاشتين اهتزازيتين 3YKZ2670 ذات الطابقين وشاشتين اهتزازيتين 3YKZ2060 للغربلة الثانوية. وتتراوح قدرة المعدات في الساعة من 180 إلى 400 طن، مع معدلات طاقة تتراوح من 30 إلى 45 كيلووات. يتيح الجمع بين الشاشات الاهتزازية متعددة الطوابق التصنيف الدقيق لمواصفات أحجام الجسيمات المتعددة مع كفاءة فحص عالية.
4. معدات النقل
وقد تم تجهيز الخط بأكمله بالعديد من السيور الناقلة المسؤولة عن نقل المواد بين المعدات ونقل المنتجات النهائية إلى المخزونات.
ثالثا. تدفق عملية الإنتاج
يعتمد الخط بأكمله عملية سحق وتشكيل بمرحلة واحدة تتكون من "كسارة مطرقة للخدمة الشاقة + آلة تشكيل مطرقة"، مكملة بتصنيف غربال اهتزازي على مرحلتين. تم تبسيط التكوين العام، مع انخفاض تكاليف الاستثمار والتشغيل المستقر والفعال.
1. مرحلة تغذية المواد الخام

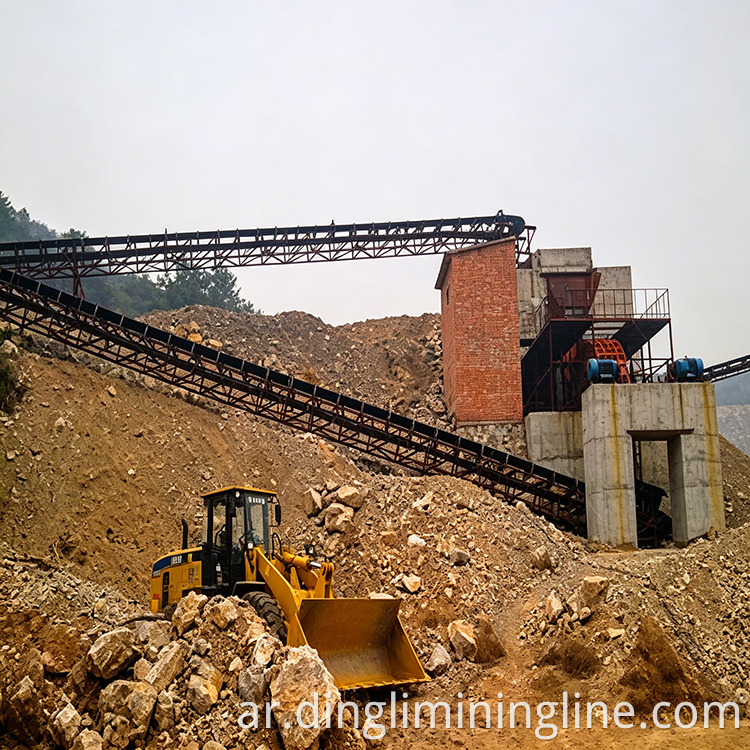

يتم تفريغ المواد الخام مثل بلوستون عن طريق معدات التحميل في قادوس وحدة التغذية الاهتزازية. تستخدم وحدة التغذية القوة الاهتزازية لنقل المواد بشكل موحد إلى مدخل التغذية للكسارة المطرقة للخدمة الشاقة، مما يضمن أن معدات التكسير تعمل تحت ظروف التحميل الكامل بمعدل تغذية ثابت.
2. مرحلة التكسير والتشكيل
عند الدخول إلى الكسارة المطرقية للخدمة الشاقة، يتم سحق المواد بقوة عن طريق تأثير الدوران عالي السرعة لرؤوس المطرقة، مما يحقق تشكيلًا بخطوة واحدة. تدخل المواد المكسرة بعد ذلك إلى آلة تشكيل المطرقة لتحسين شكل الجسيمات، والتخلص من الجزيئات ذات الشكل الإبري والرقائق. شكل جسيمات المنتج النهائي قابل للتعديل ومكعب الشكل.
3. مرحلة الفرز والتصنيف

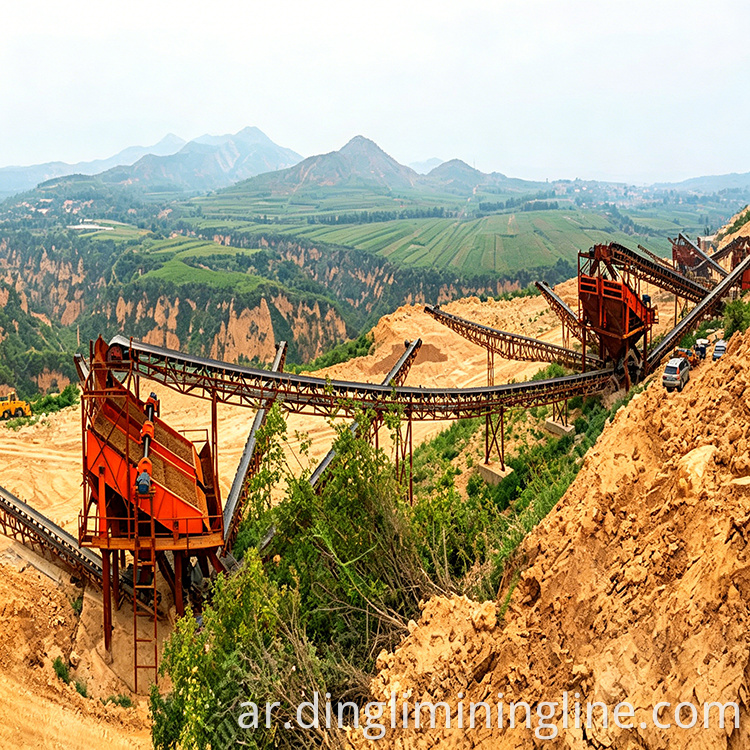

يتم نقل المواد المختلطة، بعد التكسير والتشكيل، بواسطة الحزام الناقل إلى شاشة اهتزازية دائرية لعمليات الغربلة على مرحلتين. تقوم المرحلة الأولى من الغربلة بفصل المواد الخشنة والناعمة بشكل مبدئي، في حين تقوم المرحلة الثانية بإجراء المزيد من التصنيف الدقيق، مما يتيح فحص المنتج النهائي في مواصفات مختلفة من رمل البناء والركام، والتي يتم بعد ذلك تخزينها بشكل منفصل.
رابعا. مزايا الأداء الأساسية
1. تكاليف الاستثمار الاقتصادية والتكوين المبسط للمعدات
يتميز الخط بأكمله بتكوين مبسط وعملي للمعدات. تتكون معدات التكسير الأساسية من كسارة مطرقة واحدة للخدمة الشاقة وآلة تشكيل بمطرقة واحدة، مما يلغي الحاجة إلى التكسير متعدد المراحل. مع تلبية متطلبات الإنتاج، يتميز هذا الحل الكامل باستثمار منخفض في المعدات وتكاليف الهندسة المدنية، مما يوفر فعالية ممتازة من حيث التكلفة لمشاريع معالجة الركام الصغيرة والمتوسطة الحجم.
2. التكسير أحادي المسار لكفاءة الإنتاج العالية
الكسارة المطرقة للخدمة الشاقة تحقق شكل المنتج النهائي في مسار واحد، وتتميز بنسبة سحق عالية وحجم جسيمات الإخراج قابل للتعديل. تم تصميمه بطاقة إنتاجية تبلغ 600 طن في الساعة، ويتميز الخط بقدرات معدات متوافقة جيدًا في جميع المراحل، مما يضمن التشغيل المستقر وتلبية متطلبات الإنتاج المستمر وواسع النطاق.
3. شكل المنتج ممتاز
بعد المعالجة بواسطة آلة التشكيل من نوع المطرقة، يتميز الركام النهائي بشكل دائري، مكعب مع محتوى منخفض من الجزيئات على شكل إبرة أو رقائق. يكون التدرج متوازنًا بشكل جيد، ويلبي بشكل فعال متطلبات الجودة للركام والحصى في مشاريع البناء المختلفة.
4. استهلاك منخفض للطاقة وسهولة الصيانة
تم تبسيط التصميم العام للعملية، مما يتطلب عددًا أقل من المعدات، مما يؤدي إلى انخفاض استهلاك الطاقة وتكاليف الصيانة. بالإضافة إلى ذلك، تم تبسيط عمليات الفحص الروتينية ومهام الصيانة - مثل استبدال الأجزاء البالية - مما يقلل الحاجة إلى القوى العاملة التشغيلية.
تتميز خطوط إنتاج الرمل والحصى لدينا بتغطية واسعة النطاق وشاملة، ونحن نقدم مجموعة كاملة من التكوينات بدءًا من المعدات المستقلة الفردية وحتى خطوط الإنتاج الجاهزة الكاملة، بما في ذلك معدات التكسير، ومعدات صنع الرمل، ومعدات الغربلة، ومعدات التغذية، وناقل التعدين، والكسارة المتنقلة. نحن نقدم حلول تكسير ومعالجة مخصصة لمجموعة كاملة من المواد بما في ذلك الحجر الأزرق والحجر الجيري والبازلت والجرانيت والحصى وشوائب الفحم والكالسيت وحجر الكوارتز والدولوميت وخام الحديد والباريت والدياباز والتوف والحجر الجيري عالي الكالسيوم، بالإضافة إلى حلول المعالجة المستهدفة للكاولين. كما نقدم أيضًا حلول تكسير احترافية للنفايات الصلبة الصناعية مثل الخبث والمخلفات، وحلول معالجة شاملة لمخلفات البناء والهدم. بالإضافة إلى حلول خطوط الإنتاج الثابتة لمختلف المواد، نقوم أيضًا بتوفير حلول وحدات الزاحف المتنقلة المرنة لتلبية احتياجات التشغيل المتنوعة في الموقع للإنتاج الكلي للرمل والحصى.
