1. نظرة عامة

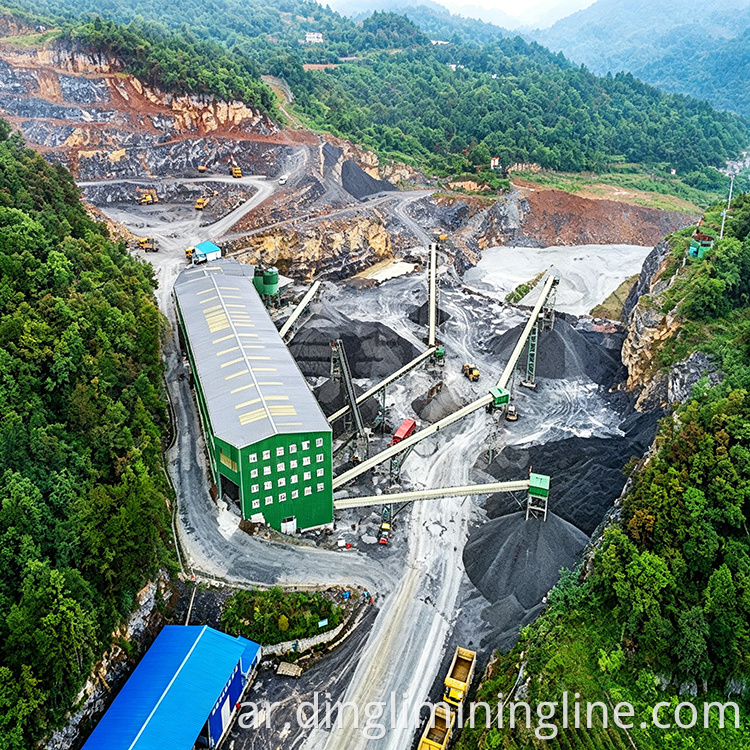

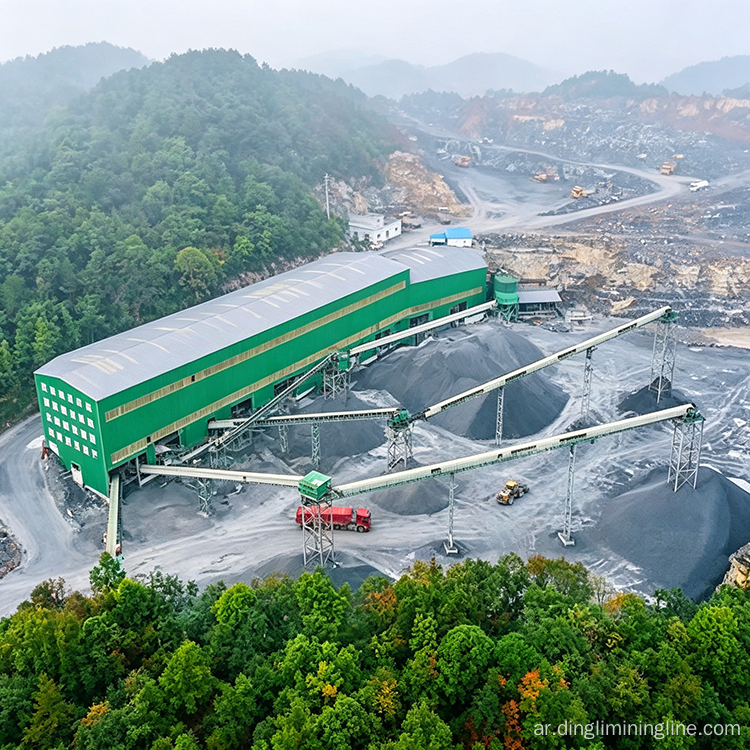

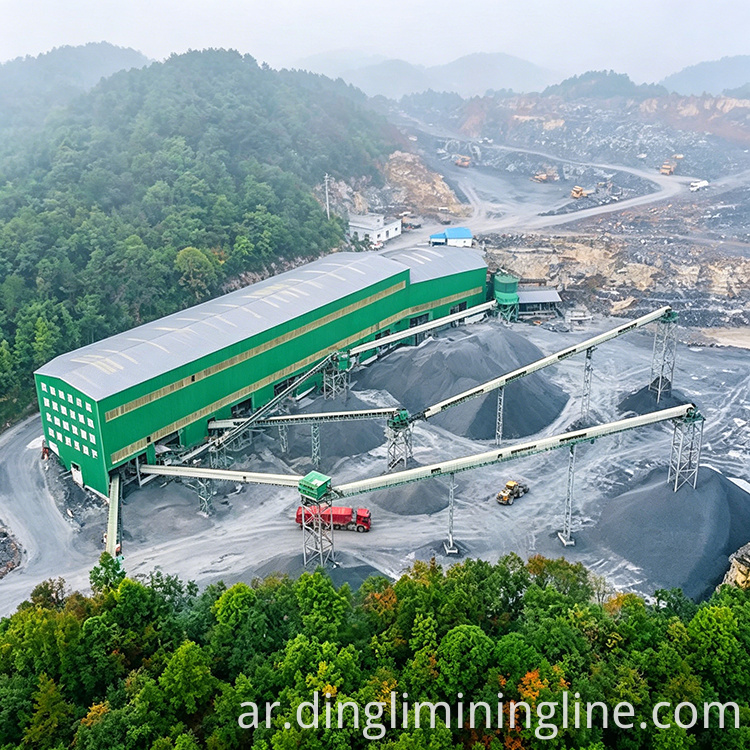

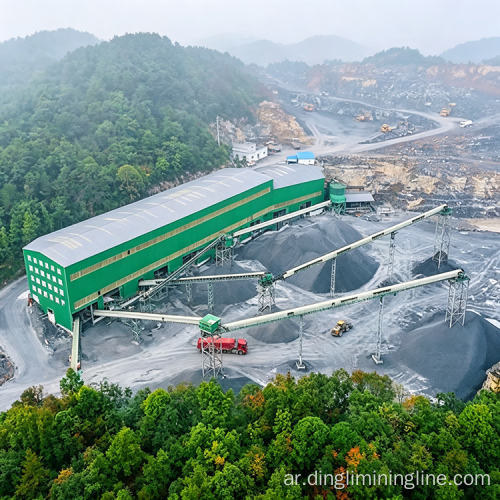

إن خط الإنتاج الكلي بقدرة 1200 طن في الساعة مصمم بشكل أساسي لمعالجة الحجر الجيري. يعتمد الخط عملية سحق على مرحلتين تجمع بين كسارة المطرقة الثقيلة وكسارة التشكيل بالمطرقة، مكملة بدائرة غربلة ذات مرحلتين ونظام جمع الغبار بفلتر النبض النفاث. العملية الشاملة بسيطة ويتم تبسيط تكوين المعدات، مما يوفر ركامًا نهائيًا ذو شكل جسيمات ممتاز. يلبي الإنتاج المتطلبات المادية للمشاريع الهندسية عالية الجودة مثل السكك الحديدية والجسور عالية السرعة، في حين يمكن أيضًا توفير المنتجات النهائية للأسواق الإقليمية المحيطة عبر الشحن.
2. تكوين المعدات الرئيسية
يتكون الخط بأكمله من خمس فئات من المعدات الأساسية - التغذية الاهتزازية، والتكسير الخشن، والتشكيل، والغربلة، وجمع الغبار - جنبًا إلى جنب مع ناقلات مناولة المواد. التكوين المحدد هو كما يلي:
المغذية الاهتزازية
يتم نشر وحدة تغذية اهتزازية واحدة DLZGC2050، بقدرة معالجة تتراوح من 800 إلى 1600 طن/ساعة ومجهزة بمحركين بقدرة 22 كيلووات. تقوم هذه الوحدة بتغذية المواد الخام للحجر الجيري بشكل ثابت وموحد إلى مدخل الكسارة المطرقة الثقيلة، مما يضمن التشغيل المستمر لمرحلة التكسير النهائية.
معدات سحق الخشنة
تعمل إحدى الكسارات المطرقة الثقيلة DLPCZ1820 بمثابة الكسارة الأساسية، حيث توفر قدرة تتراوح من 800 إلى 1500 طن/ساعة ويتم تشغيلها بواسطة محرك بقدرة 800 كيلووات (6 أقطاب). تستخدم الكسارة مطارق دوارة عالية السرعة للصدم وسحق الحجر في مسار واحد، مما يحقق نسبة تخفيض كبيرة وحجم تفريغ يمكن التحكم فيه. إنها وحدة التكسير الخشنة الأساسية للخط.
معدات التشكيل
تم تركيب كسارة تشكيل مطرقة DLPC1622 للتشكيل الدقيق الثانوي، بقدرة تتراوح من 600 إلى 900 طن/ساعة ويتم تشغيلها بواسطة محرك بقدرة 630 كيلووات (6 أقطاب). تعمل هذه الوحدة أيضًا على تحسين شكل جسيمات المادة المكسرة مسبقًا، والتخلص من الجسيمات المطولة والقشارية وإنتاج المزيد من الركام المكعب.
معدات الفحص
يتم استخدام غرابيل اهتزازية دائرية ثلاثية الطبقات DL3YKZ3680، كل منها بقدرة معالجة تتراوح من 200 إلى 800 طن/ساعة ومجهزة بمحركين بقدرة 55 كيلووات. يتميز الخط بتصميم غربلة على مرحلتين: مرحلة الغربلة الأولى تفصل المواد التي تلبي الحجم المستهدف بالفعل مباشرة كمنتج نهائي، بينما يتم توجيه المواد كبيرة الحجم إلى كسارة التشكيل؛ ثم تمر المادة المشكلة بمرحلة الفحص الثانية لتصنيفها بدقة.
معدات جمع الغبار
تم تكوين مرشح كيس نفاث نبضي لتوفير تجميع مركزي للغبار في جميع نقاط توليد الغبار، والتحكم بشكل فعال في انبعاثات الغبار.
معدات النقل
يتم ترتيب سيور ناقلة متعددة في جميع أنحاء الخط للتعامل مع نقل المواد بين المعدات وتخزين المنتجات النهائية.
3. تدفق عملية الإنتاج
يعمل الخط على عملية سحق على مرحلتين - "كسارة المطرقة الثقيلة التكسير الخشن + كسارة التشكيل بالمطرقة والتشكيل الدقيق" - جنبًا إلى جنب مع تصنيف الغربلة على مرحلتين. التكوين مضغوط، ويتطلب استثمارًا منخفضًا نسبيًا، ويضمن التشغيل المستقر والفعال.
مرحلة تغذية المواد الخام
يتم تفريغ مادة الحجر الجيري بواسطة اللودر في قادوس وحدة التغذية الاهتزازية. تستخدم وحدة التغذية قوة الاهتزاز لتفريغ المواد بالتساوي وبشكل مستمر في مدخل الكسارة المطرقة الثقيلة، مما يضمن أن وحدة التكسير الخشنة تعمل بحمولة كاملة مع تغذية موحدة.
مرحلة التكسير الخشن
داخل الكسارة المطرقة الثقيلة، يتم سحق الحجر بواسطة تأثير المطارق عالي السرعة. تحقق الكسارة تشكيلًا بممر واحد، ويتم تفريغ المواد التي تصل إلى حجم الجسيمات المطلوب من خلال قضبان الشبكة السفلية وتنتقل إلى مرحلة الغربلة.
مرحلة الفرز الأولى
يتم نقل الخليط المسحوق إلى الغربال الاهتزازي للمرحلة الأولى من الغربلة. يتم إرسال المواد التي تلبي بالفعل متطلبات المواصفات مباشرة إلى المخزونات المقابلة كمنتجات نهائية. يتم فصل المواد كبيرة الحجم التي لا تفي بالمواصفات ونقلها إلى كسارة التشكيل بالمطرقة للمعالجة الثانوية.
مرحلة التشكيل
يدخل الحجر الكبير إلى كسارة التشكيل بالمطرقة من أجل المعالجة الدقيقة. من خلال عملية الطحن والتشذيب بين المطارق والبطانات، يتم التخلص من الحواف الحادة والأشكال الممدودة/القشارية، مما يحسن بشكل كبير شكل الجسيمات وتدرج الركام.
مرحلة الفرز والتصنيف الثانية
يتم إرسال المواد المشكلة مرة أخرى إلى الغرابيل الاهتزازية للفحص الثاني والتصنيف النهائي. بعد خطوة الغربلة هذه، يتم تصنيف الركام النهائي بدقة وفقًا للمواصفات المطلوبة ونقله إلى المخزون الخاص به. يمكن للخط إنتاج أحجام متعددة من ركام البناء اعتمادًا على تكوينات شبكة الغربلة.
مرحلة التحكم في الغبار
تم تجهيز الخط بأكمله بمرشح كيسي نفاث نبضي يقوم بتجميع الغبار مركزيًا في جميع المواقع المنتجة للغبار، مما يمنع تشتت الغبار بشكل فعال ويضمن عملية إنتاج نظيفة ومتوافقة مع البيئة.
4. مزايا الأداء الرئيسية
عملية بسيطة باستثمار منخفض
يستخدم الخط تدفق تكسير على مرحلتين وتدفق غربلة على مرحلتين مع قائمة معدات مبسطة - هناك حاجة إلى كسارة مطرقة ثقيلة واحدة فقط وكسارة تشكيل بمطرقة واحدة كوحدات التكسير الأساسية. وينتج عن ذلك انخفاض الاستثمار الأولي في البناء وتكاليف تشغيل منخفضة نسبيًا على المدى الطويل، مما يوفر نسبة أداء جذابة للتكلفة لمشاريع معالجة الحجر الصغيرة والمتوسطة الحجم.
انخفاض عدد المعدات وانخفاض معدل الفشل
مع العدد الإجمالي المخفض للآلات والتصميم العقلاني للعملية، فإن خط الإنتاج يعمل بسلاسة مع معدل فشل منخفض. يجعل التكوين المبسط عمليات الفحص الروتينية واستبدال الأجزاء القابلة للتآكل أكثر ملاءمة، مما يقلل بشكل فعال من كثافة اليد العاملة وتكاليف الصيانة للعمليات اليومية.
التكسير أحادي المسار وكفاءة الإنتاج العالية
تحقق الكسارة المطرقة الثقيلة تأثير تشكيل بتمريرة واحدة مع نسبة تخفيض كبيرة، مما يلغي خطوات التكسير متعددة المراحل المطلوبة في الحلول التقليدية. تم تصميمه بسعة 1200 طن/ساعة، يوفر الخط قدرات معالجة قوية لتلبية متطلبات الإنتاج المستمر على نطاق واسع.
جودة منتج فائقة لتطبيقات واسعة
الركام الذي تتم معالجته بواسطة كسارة التشكيل بالمطرقة يتميز بالشكل المكعب، ومحتوى الجسيمات المنخفض، وتوزيع الجسيمات بشكل جيد. ينتج الخط ركامًا من الرمل والحصى عالي الجودة مناسبًا للمشاريع الهندسية الصعبة مثل السكك الحديدية والجسور عالية السرعة. بالإضافة إلى ذلك، يمكن توزيع المنتجات النهائية عبر الشحن عبر الممرات المائية لخدمة الأسواق المحيطة، مما يوفر خدمات لوجستية مرنة ونطاق أوسع من الأسواق.
