1. نظرة عامة

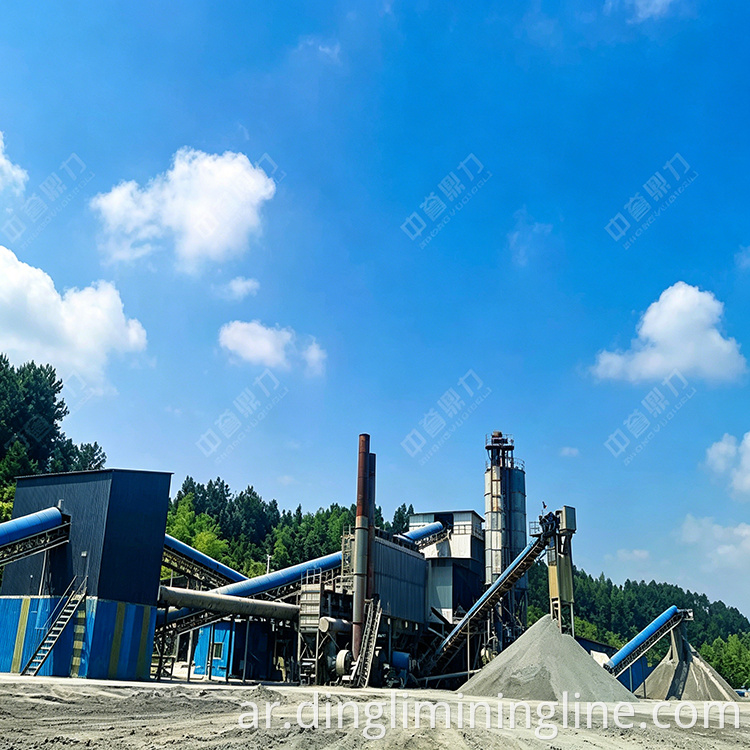

إن خط إنتاج الرمل الجاف بقدرة 250 طن في الساعة مصمم لمعالجة الحجر الجيري. يعتمد الخط تدفق عملية مدمج يجمع بين الكسارة المطرقية للتكسير الأولي وصانع الرمل ثنائي الدوار لصنع وتشكيل الرمل، مكملاً بشاشات اهتزاز دائرية متعددة المراحل من أجل التصنيف الدقيق. يتم تكوين الخط بأكمله بمعدات بسيطة، وتكلفة استثمار منخفضة، وكفاءة إنتاج عالية. تنتج رملًا وركامًا مصنعًا بشكل جيد بمواصفات متعددة، ومناسبة لمحطات خلط الخرسانة وتطبيقات البناء العامة.
2. تكوين المعدات الرئيسية
يتكون الخط بأكمله من أربع فئات من المعدات الأساسية - التغذية الاهتزازية، والسحق، وصنع الرمل، والغربلة - إلى جانب الناقلات الحزامية لمعالجة المواد. التكوين المحدد هو كما يلي:
المغذية الاهتزازية
يتم نشر وحدة تغذية اهتزازية واحدة DLZGC1238، بقدرة معالجة تتراوح من 250 إلى 400 طن/ساعة ومجهزة بمحركين بقدرة 4.2 كيلووات. تقوم هذه الوحدة بتغذية المواد الخام للحجر الجيري بشكل ثابت وموحد إلى الكسارة المطرقية، مما يضمن التشغيل السلس والمستمر لمرحلة التكسير النهائية.
كسارة المطرقة (التكسير الأولي)
تعمل الكسارة المطرقة XPC1213 كمعدات التكسير الأساسية، حيث توفر قدرة تتراوح من 300 إلى 350 طنًا في الساعة ويتم تشغيلها بواسطة محركين بقدرة 160 كيلووات. تستخدم الكسارة مطارق دوارة عالية السرعة للصدم وسحق الحجر الجيري في مسار واحد، مما يحقق نسبة تخفيض كبيرة وينتج بشكل مباشر ركامًا مناسبًا لمزيد من صناعة الرمل.
صانع الرمل ثنائي الدوار (صنع وتشكيل الرمل)
تم تركيب ماكينة تصنيع الرمل ذات الدوار المزدوج ZSJ-1218 لتصنيع الرمل وتشكيل الجسيمات، بقدرة تتراوح من 180 إلى 250 طنًا في الساعة ومدعومة بأربعة محركات بقدرة 132 كيلووات. هذه هي معدات صنع الرمل الأساسية للخط. يتم أولاً ضرب المواد التي تدخل الآلة وسحقها بواسطة مطارق الدوار الأول، ثم يتم دفعها بسرعة عالية إلى الدوار الثاني الذي يدور في الاتجاه المعاكس من أجل التأثير الثانوي، مما يضاعف قوة التكسير ويضمن تصادمًا شاملاً للمواد. شكل جسيمات الرمل النهائي قابل للتعديل والجودة ممتازة.
شاشات الاهتزاز (التصنيف)
تم تكوين شاشتين اهتزازيتين دائريتين للتصنيف متعدد المراحل. توفر شاشة واحدة ثلاثية الطبقات 3YKZ3070 قدرة من 400 إلى 500 طن/ساعة مع محرك بقدرة 45 كيلووات، وتوفر شاشة واحدة ثلاثية الطبقات 3YKZ2070 قدرة من 240 إلى 300 طن/ساعة مع محرك بقدرة 45 كيلووات. تعمل هذه الغرابيل معًا لتصنيف المواد المكسرة والمشكل إلى أجزاء متعددة الحجم بكفاءة غربلة عالية.
سيور ناقلة
يتم ترتيب سيور ناقلة متعددة في جميع أنحاء الخط للتعامل مع نقل المواد بين المعدات وتخزين المنتجات النهائية.
3. تدفق عملية الإنتاج
يعمل الخط على تدفق العملية الجافة: "المغذي الاهتزازي ← الكسارة المطرقية (التكسير الأولي) ← صانع الرمل ثنائي الدوار (صنع وتشكيل الرمل) ← شاشات الاهتزاز الدائرية (التصنيف)". التكوين بأكمله مضغوط، والاستثمار منخفض نسبيًا، والعملية مستقرة وفعالة.
مرحلة تغذية المواد الخام
يتم تحميل المواد الخام من الحجر الجيري إلى قادوس وحدة التغذية الاهتزازية بواسطة اللودر. تستخدم وحدة التغذية قوة الاهتزاز لتفريغ المواد بالتساوي وبشكل مستمر في مدخل الكسارة المطرقية، مما يضمن أن معدات التكسير تعمل بحمولة كاملة مع تغذية موحدة.
مرحلة التكسير الأولية
يدخل الحجر الجيري إلى الكسارة المطرقية، حيث يتم تعريضه لمطارق دوارة عالية السرعة تصطدم بالحجر وتسحقه. يتم تفريغ المواد التي تصل إلى حجم الجسيمات المطلوب من خلال قضبان الشبكة السفلية ويتم نقلها إلى المرحلة التالية. تحقق الكسارة المطرقية سحقًا أوليًا فعالاً في مسار واحد.
مرحلة صناعة وتشكيل الرمل
يتم تغذية المواد المكسرة مسبقًا إلى صانع الرمل ثنائي الدوار لمزيد من التكسير والتشكيل. داخل الآلة، يتم أولاً ضرب الركام وتكسيره بواسطة مطارق الدوار العلوي، ثم يتم قذفه بسرعة عالية نحو الدوار السفلي الذي يدور في الاتجاه المعاكس. يوفر هذا التصميم ذو الدوار المزدوج تأثيرًا قويًا للسحق، حيث يتم تشكيل جزيئات الرمل النهائية في شكل مكعب. حجم الجسيمات الناتج قابل للتعديل، وكفاءة الإنتاج عالية.
مرحلة الفرز والتصنيف
يتم نقل المواد المشكلة إلى شاشات الاهتزاز الدائرية لتصنيف متعدد المراحل. من خلال التشغيل المشترك للغرابيل الاهتزازية، يتم فصل المواد بدقة إلى منتجات نهائية بمواصفات مختلفة. يتم بعد ذلك نقل الرمال والركام المصنعة التي تم فحصها بواسطة السيور الناقلة إلى المخزون الخاص بها.
التحكم في الغبار وحماية البيئة
إن خط الإنتاج بأكمله مغلق ومغلق، مما يمنع بشكل فعال تشتت الغبار والتلوث البيئي أثناء التشغيل. كخط تصنيع الرمل بالطريقة الجافة، لا حاجة للمياه في عملية الإنتاج، مما يلغي الحاجة إلى معالجة مياه الصرف الصحي ويزيد من تعزيز الصداقة البيئية للعملية.
4. مزايا الأداء الرئيسية
تكوين المعدات المدمجة مع انخفاض الاستثمار
يتميز خط الإنتاج بتكوين بسيط وعملي للمعدات مع كسارة مطرقة فقط، وصانع رمل مزدوج الدوار، وشاشتين اهتزازيتين كوحدات المعالجة الأساسية. يؤدي هذا النهج المبسط إلى استثمار أولي منخفض نسبيًا، مما يجعله حلاً مثاليًا وفعالاً من حيث التكلفة لمشاريع الرمال المصنعة الصغيرة والمتوسطة الحجم.
جودة المنتج النهائي ممتازة
يستخدم صانع الرمل ثنائي الدوار تصميمًا فريدًا مزدوج الدوار يوفر أداءً استثنائيًا في التكسير والتشكيل. تتميز الرمال والركام المصنعة النهائية بشكل جسيمات مكعبة، وتوزيع حجم متدرج جيدًا، وجودة عامة جيدة. يمكن تعديل حجم الجسيمات الناتجة بمرونة لتلبية مواصفات المنتج المختلفة كما هو مطلوب.
كفاءة إنتاجية عالية
تحقق الكسارة المطرقية سحقًا أوليًا فعالاً في مسار واحد، بينما تعمل ماكينة صنع الرمل ذات الدوار المزدوج على تعزيز كفاءة صنع الرمل من خلال حركة الدوران المعاكس للدوارين، مما يضاعف قوة التكسير المطبقة على المادة. تم تصميم الخط بالكامل بطاقة إنتاجية تبلغ 250 طنًا في الساعة، مع قدرات معدات متوافقة جيدًا في جميع المراحل، مما يضمن إنتاجًا مستمرًا سلسًا وفعالًا.
عملية جافة صديقة للبيئة
يعتمد الخط عملية صنع الرمل الجاف التي لا تتطلب الماء طوال دورة الإنتاج، مما يتجنب تمامًا مشاكل معالجة الحمأة والمياه العادمة المرتبطة بالعمليات الرطبة. يتحكم التصميم المغلق للخط بأكمله بشكل فعال في انبعاثات الغبار، مما يتيح إنتاجًا نظيفًا ومتوافقًا مع البيئة ويلبي معايير التصنيع الخضراء الحديثة.
تكلفة تشغيل منخفضة وسهولة الصيانة
مع وجود عدد أقل من المعدات في الخط، يتم تبسيط أعمال الفحص والصيانة اليومية بشكل كبير. كما تعمل العملية الجافة على إلغاء التكاليف التشغيلية المرتبطة باستهلاك المياه ومعالجة مياه الصرف الصحي. يمكن التحكم في استهلاك الطاقة الإجمالي، مما يجعل تكاليف التشغيل والصيانة على المدى الطويل منخفضة نسبيًا.
تتميز خطوط إنتاج الرمل والحصى لدينا بتغطية واسعة النطاق وشاملة، ونحن نقدم مجموعة كاملة من التكوينات بدءًا من المعدات المستقلة الفردية وحتى خطوط الإنتاج الجاهزة الكاملة، بما في ذلك معدات التكسير، ومعدات صنع الرمل، ومعدات الغربلة، ومعدات التغذية، وناقل التعدين، والكسارة المتنقلة. نحن نقدم حلول تكسير ومعالجة مخصصة لمجموعة كاملة من المواد بما في ذلك الحجر الأزرق والحجر الجيري والبازلت والجرانيت والحصى وشوائب الفحم والكالسيت وحجر الكوارتز والدولوميت وخام الحديد والباريت والدياباز والتوف والحجر الجيري عالي الكالسيوم، بالإضافة إلى حلول المعالجة المستهدفة للكاولين. كما نقدم أيضًا حلول تكسير احترافية للنفايات الصلبة الصناعية مثل الخبث والمخلفات، وحلول معالجة شاملة لمخلفات البناء والهدم. بالإضافة إلى حلول خطوط الإنتاج الثابتة لمختلف المواد، نقوم أيضًا بتوفير حلول وحدات الزاحف المتنقلة المرنة لتلبية احتياجات التشغيل المتنوعة في الموقع للإنتاج الكلي للرمل والحصى.
