1. نظرة عامة

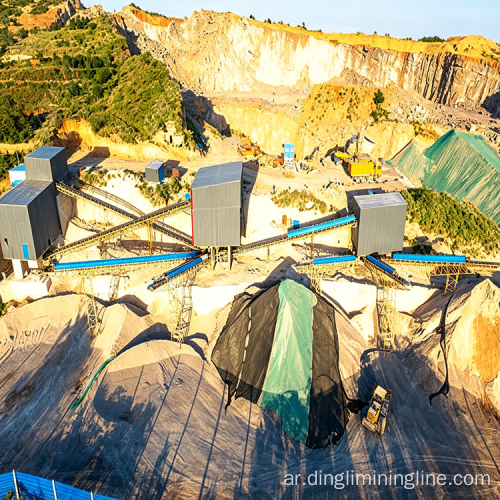

إن خط تكسير وغربلة الحجارة بقدرة 300 طن في الساعة مصمم لمعالجة الحجر الجيري والحجر الأزرق. يعتمد الخط عملية سحق بمرحلة واحدة باستخدام كسارة مطرقة واحدة لكل من التكسير والتشكيل، مكملة بشاشات اهتزاز دائرية متعددة لتصنيف دقيق متعدد الأحجام. التكوين العام للمعدات بسيط، وتكلفة الاستثمار منخفضة، والتشغيل فعال ومستقر. يمكن للخط إنتاج ركام البناء بمواصفات مختلفة، وهو مثالي للمحاجر الصغيرة والمتوسطة الحجم ومشاريع معالجة مواد البناء.
2. تكوين المعدات الرئيسية
يتكون الخط بأكمله من ثلاث فئات من المعدات الأساسية - التغذية الاهتزازية، والسحق والتشكيل، والغربلة - إلى جانب الناقلات الحزامية لمعالجة المواد. التكوين المحدد هو كما يلي:
المغذية الاهتزازية
يتم نشر وحدة تغذية اهتزازية DLZGC1250P، بحجم حوض يبلغ 1200×5000 مم، وحجم تغذية أقصى يبلغ 750 مم، وقدرة معالجة تتراوح من 250 إلى 500 طن/ساعة. يتم تشغيله بواسطة محركين بقوة 15 كيلو واط. تقوم هذه الوحدة بتغذية المواد الخام من الحجر الجيري والحجر الأزرق بشكل ثابت وموحد إلى الكسارة المطرقية، مما يضمن التشغيل السلس والمستمر لمرحلة التكسير النهائية.
كسارة المطرقة (التكسير والتشكيل)
تعمل الكسارة المطرقة XPC1216 كمعدات التكسير والتشكيل الأساسية، بقطر دوار وطول 1270×1490 مم. إنها توفر قدرة معالجة تتراوح من 400 إلى 500 طن / ساعة ويتم تشغيلها بواسطة محركين بقدرة 200 كيلو وات. تحقق الكسارة سحق وتشكيل الحجر الخام بممر واحد، مما ينتج ركامًا جيدًا الشكل مع نسبة تخفيض كبيرة، وحجم جسيمات التفريغ قابل للتعديل.
شاشات الاهتزاز (التصنيف)

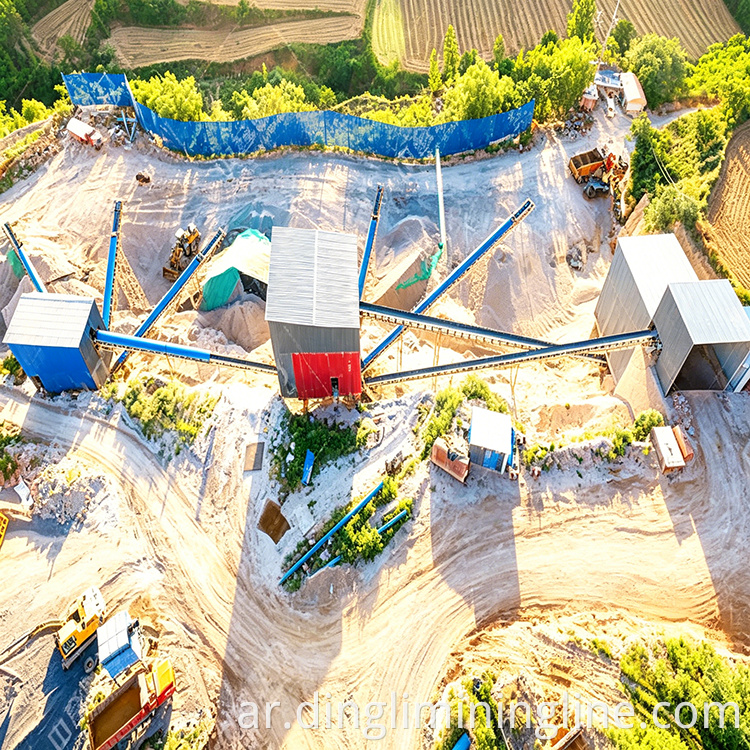

تم تكوين ثلاث شاشات اهتزاز دائرية للتصنيف متعدد المراحل. توفر شاشة واحدة ذات طابقين 2YKZ3070 مساحة غربلة تبلغ 21 مترًا مربعًا وقدرة معالجة تتراوح من 100 إلى 600 طن/ساعة، مدعومة بمحرك بقدرة 45 كيلووات. توفر كل من شاشتين ثلاثيتين 3YKZ2270 مساحة غربلة تبلغ 15.4 مترًا مربعًا وسعة 240 إلى 320 طنًا/ساعة، كل منهما يقودها محرك بقدرة 45 كيلووات. تعمل هذه الشاشات معًا لتصنيف المواد المكسرة بدقة إلى أحجام مختلفة للمنتج النهائي، مع إرجاع المواد كبيرة الحجم عبر الناقل إلى الكسارة لإعادة معالجتها.
سيور ناقلة
يتم ترتيب سيور ناقلة متعددة في جميع أنحاء الخط للتعامل مع نقل المواد بين المعدات، وإعادة المواد كبيرة الحجم إلى الكسارة، ونقل المنتجات النهائية إلى المخزون الخاص بها.
3. تدفق عملية الإنتاج

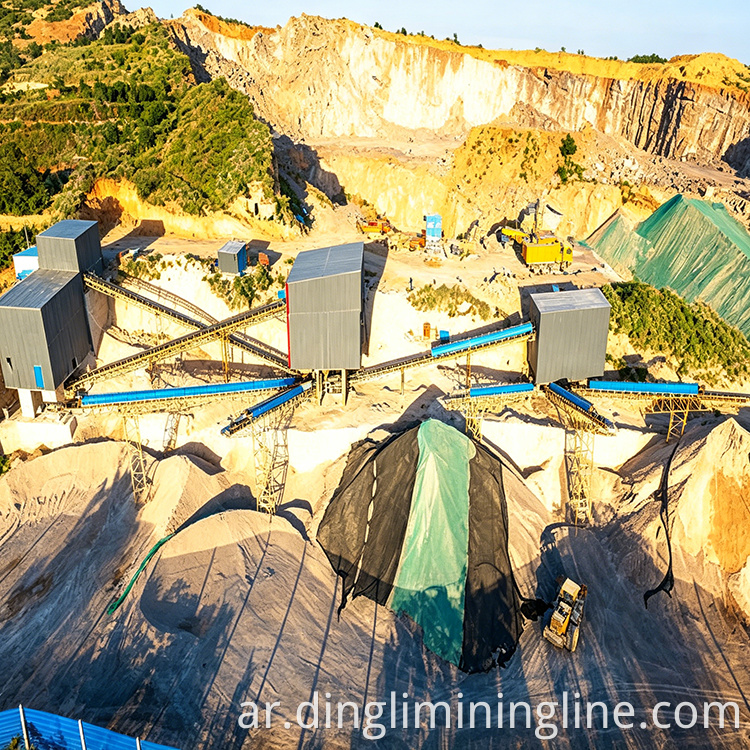

يعمل الخط على عملية سحق وتشكيل بسيطة وفعالة بمرحلة واحدة: "وحدة التغذية الاهتزازية ← كسارة المطرقة (التكسير والتشكيل) ← شاشات الاهتزاز الدائرية (التصنيف) ← المخزونات النهائية".
مرحلة تغذية المواد الخام
يتم تحميل المواد الخام من الحجر الجيري والحجر الأزرق إلى قادوس وحدة التغذية الاهتزازية DLZGC1250P بواسطة اللودر. تستخدم وحدة التغذية قوة الاهتزاز لتفريغ المواد بالتساوي وبشكل مستمر في مدخل الكسارة المطرقية، مما يضمن أن معدات التكسير تعمل بحمولة كاملة مع تغذية موحدة.
مرحلة التكسير والتشكيل
تدخل المادة إلى الكسارة المطرقية XPC1216، حيث يتم إخضاعها لمطارق دوارة عالية السرعة تعمل على سحق وتشكيل الحجر في مسار واحد. تدمج الكسارة كلاً من وظائف التكسير والتشكيل، وتنتج بشكل مباشر ركامًا ذو شكل جسيمات جيد. يتم تفريغ المواد التي تصل إلى الحجم المطلوب من خلال قضبان الشبكة السفلية.
مرحلة الفرز والتصنيف
يتم نقل الخليط المسحوق بواسطة الحزام إلى الشاشات الاهتزازية للتصنيف. من خلال التشغيل المشترك لغربلة ذات سطحين 2YKZ3070 وغرابيلتين ذات سطحين 3YKZ2270، يتم فصل المواد بدقة إلى منتجات نهائية بمواصفات مختلفة. يتم نقل المواد المطابقة للمواصفات المطلوبة بواسطة السيور الناقلة إلى المخزون الخاص بها. يتم إرجاع المواد التي لا تلبي المواصفات عبر ناقل العودة إلى الكسارة المطرقية لمزيد من التكسير، وتشكيل دائرة مغلقة تضمن جودة المنتج المتسقة.
حماية البيئة وكفاءة الطاقة
يتميز الخط بتصميم مغلق، مما يمنع بشكل فعال تشتت الغبار أثناء الإنتاج. يؤدي تدفق العملية البسيط إلى استهلاك منخفض للطاقة. العملية برمتها نظيفة وصديقة للبيئة وموفرة للطاقة.
4. مزايا الأداء الرئيسية
تكوين مبسط للمعدات باستثمار منخفض
يتميز خط الإنتاج بتكوين معدات بسيط للغاية - كسارة مطرقة واحدة فقط تتعامل مع كل من التكسير والتشكيل. يلغي هذا النهج المبسط الحاجة إلى آلة تشكيل منفصلة أو مراحل تكسير متعددة، مما يؤدي إلى استثمار أولي منخفض للغاية في المعدات ويجعلها حلاً فعالاً من حيث التكلفة لمشاريع معالجة الحجر الصغيرة والمتوسطة الحجم.

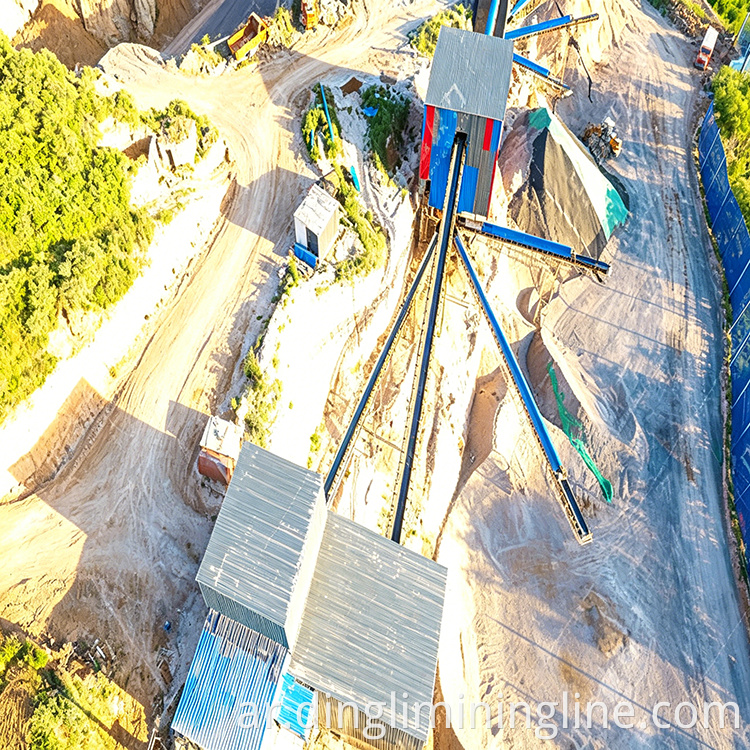

التكسير والتشكيل بمرحلة واحدة، بكفاءة عالية
الكسارة المطرقة XPC1216 تحقق التكسير والتشكيل بمسار واحد، ودمج كلتا الوظيفتين في آلة واحدة. نسبة التكسير كبيرة وحجم جسيمات التفريغ قابل للتعديل. تم تصميم الخط بطاقة إنتاجية تبلغ 300 طن/ساعة، مع قدرات معدات متوافقة جيدًا في جميع المراحل، مما يضمن إنتاجًا مستمرًا سلسًا وفعالًا.
جودة المنتج النهائي جيدة ومواصفات متعددة
تنتج الكسارة المطرقية الركام بشكل مباشر ذو شكل جسيمات جيد. تم تجهيز الخط بشاشات اهتزاز متعددة يمكنها تصنيف المخرجات إلى مواصفات مختلفة لمجمعات البناء، وتلبية متطلبات المواد المتنوعة لتطبيقات البناء المختلفة.
عملية ذات حلقة مغلقة للحصول على جودة متسقة
تقوم مرحلة الغربلة بإرجاع المواد ذات الحجم الكبير إلى الكسارة لإعادة معالجتها، مما يؤدي إلى إنشاء دائرة سحق ذات حلقة مغلقة. وهذا يضمن أن حجم المنتج النهائي وشكله متناسقان، ولا يتم إهدار أي مادة في العملية.
تكلفة تشغيل منخفضة وسهولة الصيانة
مع وجود عدد أقل من المعدات في الخط، يتم تبسيط أعمال الفحص والصيانة اليومية بشكل كبير. إجمالي استهلاك الطاقة منخفض، وتكلفة التشغيل يمكن التحكم فيها. ويعني تدفق العملية البسيط أيضًا انخفاض متطلبات الصيانة على المدى الطويل، مما يجعل الخط اقتصاديًا للتشغيل طوال دورة حياته الكاملة.
تتميز خطوط إنتاج الرمل والحصى لدينا بتغطية واسعة النطاق وشاملة، ونحن نقدم مجموعة كاملة من التكوينات بدءًا من المعدات المستقلة الفردية وحتى خطوط الإنتاج الجاهزة الكاملة، بما في ذلك معدات التكسير، ومعدات صنع الرمل، ومعدات الغربلة، ومعدات التغذية، وناقل التعدين، والكسارة المتنقلة. نحن نقدم حلول تكسير ومعالجة مخصصة لمجموعة كاملة من المواد بما في ذلك الحجر الأزرق والحجر الجيري والبازلت والجرانيت والحصى وشوائب الفحم والكالسيت وحجر الكوارتز والدولوميت وخام الحديد والباريت والدياباز والتوف والحجر الجيري عالي الكالسيوم، بالإضافة إلى حلول المعالجة المستهدفة للكاولين. كما نقدم أيضًا حلول تكسير احترافية للنفايات الصلبة الصناعية مثل الخبث والمخلفات، وحلول معالجة شاملة لمخلفات البناء والهدم. بالإضافة إلى حلول خطوط الإنتاج الثابتة لمختلف المواد، نقوم أيضًا بتوفير حلول وحدات الزاحف المتنقلة المرنة لتلبية احتياجات التشغيل المتنوعة في الموقع للإنتاج الكلي للرمل والحصى.
