1. نظرة عامة

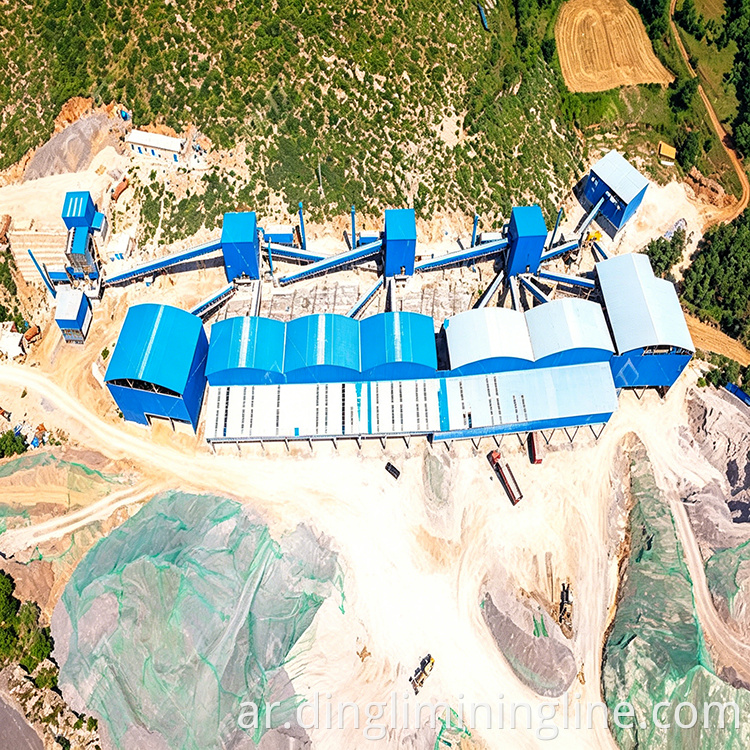

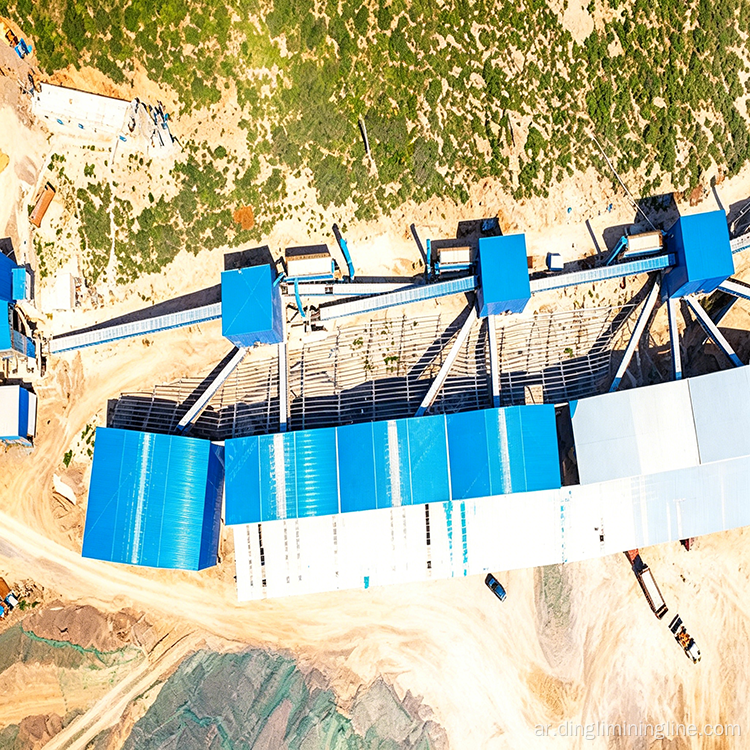

إن خط إنتاج الرمل والركام بطاقة 8,000 طن في اليوم مصمم لمعالجة الحجر الجيري. يعتمد الخط عملية تكسير على مرحلتين تجمع بين كسارة المطرقة الثقيلة للتكسير الأولي وكسارة التشكيل المطرقة للتشكيل الثانوي، مكملة بمجموعات متعددة من الغرابيل الاهتزازية الدائرية لتصنيف دقيق متعدد الأحجام. التكوين العام للمعدات بسيط وفعال، مع استثمار منخفض نسبيًا. جميع المعدات موجودة في هياكل مغلقة، مما يؤدي إلى عدم تلوث الغبار وتشغيل فعال في استخدام الطاقة وصديق للبيئة. تتميز الركام النهائي بشكل جسيم مكعب وجودة ممتازة.
2. تكوين المعدات الرئيسية
يتكون الخط بأكمله من أربع فئات من المعدات الأساسية - التغذية الاهتزازية، والتكسير الثقيل، والتشكيل، والغربلة - إلى جانب الناقلات الحزامية لمعالجة المواد. التكوين المحدد هو كما يلي:
المغذية الاهتزازية
يتم نشر وحدة تغذية اهتزازية DLZGC1550Z، بقدرة معالجة تتراوح من 400 إلى 900 طن/ساعة. تقوم هذه الوحدة بتغذية المواد الخام للحجر الجيري بشكل ثابت وموحد إلى الكسارة المطرقة الثقيلة، مما يضمن التشغيل المستمر لمرحلة التكسير النهائية.
كسارة المطرقة الثقيلة (التكسير الأولي)
تعمل الكسارة المطرقة الثقيلة PCZ1620 كمعدات التكسير الأولية، مما يوفر قدرة معالجة تتراوح من 800 إلى 1000 طن/ساعة. تستخدم الكسارة مطارق دوارة عالية السرعة للصدم وسحق الحجر الجيري في مسار واحد، مما يحقق نسبة تخفيض كبيرة وينتج بشكل مباشر ركامًا مناسبًا لمزيد من التشكيل.
كسارة التشكيل بالمطرقة (التشكيل الثانوي)
تم تركيب كسارة تشكيل مطرقة XPC1216 للتشكيل الدقيق الثانوي، مع قدرة معالجة من 400 إلى 500 طن/ساعة. تعمل هذه الوحدة أيضًا على تحسين شكل جسيمات المادة المكسرة مسبقًا، والتخلص من الجسيمات المطولة والقشارية وإنتاج الركام بشكل مكعب وجودة ممتازة.
شاشات الاهتزاز (التصنيف)
تم تكوين ست شاشات اهتزاز دائرية للتصنيف متعدد المراحل:
شاشتان مزدوجتان 2YKZ3070، كل منهما بقدرة معالجة تتراوح من 450 إلى 500 طن/ساعة؛
شاشتان ثلاثيتا الأسطح 3YKZ3070، كل منهما بقدرة معالجة تتراوح من 400 إلى 500 طن/ساعة؛
شاشتان 3YKZ2060 ذات ثلاث طبقات، كل منهما بقدرة معالجة تتراوح من 180 إلى 280 طن/ساعة.
تعمل هذه الشاشات معًا لتصنيف المواد المكسرة والمشكل بدقة إلى أحجام متعددة للمنتج النهائي، مع توفر مجموعة واسعة من مواصفات المخرجات.
سيور ناقلة
يتم ترتيب سيور ناقلة متعددة في جميع أنحاء الخط للتعامل مع نقل المواد بين المعدات وتخزين المنتجات النهائية.
3. تدفق عملية الإنتاج
يعمل الخط على عملية سحق بسيطة وفعالة على مرحلتين: "وحدة التغذية الاهتزازية ← كسارة المطرقة الثقيلة (التكسير الأولي) ← كسارة التشكيل المطرقة (التشكيل الثانوي) ← شاشات الاهتزاز الدائرية (التصنيف) ← المخزونات النهائية." يتم تبسيط العملية برمتها، مع مراحل التكسير والغربلة فقط.
مرحلة تغذية المواد الخام
يتم تحميل المواد الخام للحجر الجيري إلى قادوس وحدة التغذية الاهتزازية DLZGC1550Z بواسطة اللودر. تستخدم وحدة التغذية قوة الاهتزاز لتفريغ المواد بالتساوي وبشكل مستمر في مدخل الكسارة المطرقة الثقيلة، مما يضمن أن معدات التكسير تعمل بحمولة كاملة مع تغذية موحدة.
مرحلة التكسير الأولية
تدخل المادة إلى الكسارة المطرقة الثقيلة PCZ1620، حيث يتم إخضاعها لمطارق دوارة عالية السرعة تعمل على سحق الحجر في مسار واحد. تحقق الكسارة سحقًا أوليًا فعالاً بنسبة تخفيض كبيرة. يتم تفريغ المواد التي تصل إلى حجم الجسيمات المطلوب ونقلها إلى المرحلة التالية.
مرحلة التشكيل الثانوية
تدخل المواد المكسرة مسبقًا إلى كسارة التشكيل المطرقة XPC1216 لمزيد من المعالجة الدقيقة. من خلال عملية الطحن والتشذيب بين المطارق والبطانات، يتم التخلص من الحواف الحادة والأشكال الممدودة أو القشرية للجسيمات. الركام النهائي المنتج في هذه المرحلة يتميز بالشكل المكعب وجودة الجسيمات الممتازة.
مرحلة الفرز والتصنيف
يتم نقل المواد المشكلة إلى شاشات الاهتزاز الدائرية لتصنيف متعدد المراحل. من خلال التشغيل المشترك لشاشتين 2YKZ3070، وشاشتين 3YKZ3070، وشاشتين 3YKZ2060، يتم فصل المواد بدقة إلى منتجات نهائية بمواصفات مختلفة. يتم بعد ذلك نقل المجاميع المصنفة بواسطة سيور ناقلة إلى المخزونات الخاصة بها.
حماية البيئة والتشغيل المغلق
جميع معدات المعالجة موضوعة داخل هياكل مغلقة، مما يمنع بشكل فعال تشتت الغبار أثناء الإنتاج. لا يتسرب أي غبار أثناء تشغيل المعدات، مما يضمن إنتاجًا موفرًا للطاقة وصديقًا للبيئة في جميع أنحاء الخط بأكمله.
4. مزايا الأداء الرئيسية
تكوين بسيط للمعدات باستثمار منخفض
يتميز خط الإنتاج بتكوين بسيط وعملي للمعدات مع كسارة مطرقة ثقيلة واحدة فقط وكسارة تشكيل مطرقة واحدة كوحدات المعالجة الأساسية. يؤدي هذا النهج المبسط إلى استثمار أولي منخفض نسبيًا، مما يجعله حلاً فعالاً من حيث التكلفة لمشاريع إنتاج الرمل والركام واسعة النطاق.

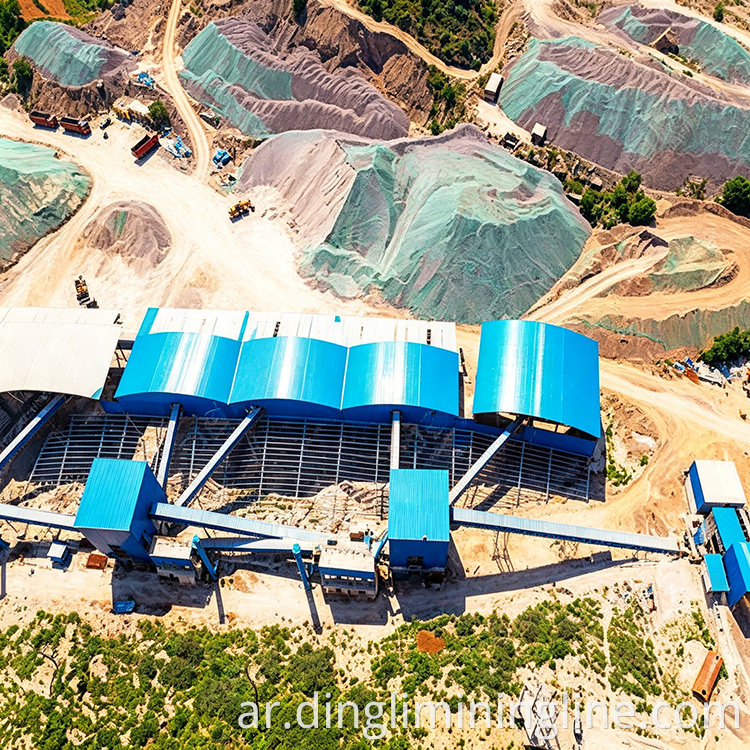

سحق على مرحلتين للحصول على جودة منتج ممتازة
يعتمد الخط عملية سحق على مرحلتين تجمع بين التكسير بالمطرقة الثقيلة وتشكيل المطرقة. توفر الكسارة المطرقة الثقيلة تكسيرًا أوليًا فعالاً، بينما تعمل كسارة التشكيل بالمطرقة على تحسين شكل الجسيمات إلى شكل مكعب. الركام النهائي ذو جودة عالية مع محتوى جسيمات متقشر منخفض، ومناسب لتطبيقات البناء عالية المستوى.
مجموعة واسعة من مواصفات الإخراج
مُجهز بستة شاشات اهتزازية بمواصفات مختلفة وطبقات غربلة، يمكن للخط إنتاج مجموعة واسعة من أحجام الركام النهائية لتلبية متطلبات السوق المتنوعة. يضمن التكوين متعدد الشاشات تصنيفًا دقيقًا وفعالاً.
قدرة إنتاجية عالية
تم تصميم الخط بإنتاج يومي يصل إلى 8000 طن، وهو يوفر قدرات معالجة قوية لتلبية متطلبات الإنتاج المستمر على نطاق واسع. إن قدرات المعدات في جميع المراحل متوافقة بشكل جيد، مما يضمن التشغيل السلس والفعال مع إنتاجية عالية.
إنتاج مغلق صديق للبيئة
جميع معدات المعالجة مغلقة، مما يضمن عدم تدفق الغبار أثناء التشغيل. يحقق هذا التصميم إنتاجًا موفرًا للطاقة وصديقًا للبيئة مع تكاليف معالجة منخفضة، ويلبي معايير التعدين الأخضر الحديثة والإنتاج المستدام.
تتميز خطوط إنتاج الرمل والحصى لدينا بتغطية واسعة النطاق وشاملة، ونحن نقدم مجموعة كاملة من التكوينات بدءًا من المعدات المستقلة الفردية وحتى خطوط الإنتاج الجاهزة الكاملة، بما في ذلك معدات التكسير، ومعدات صنع الرمل، ومعدات الغربلة، ومعدات التغذية، وناقل التعدين، والكسارة المتنقلة. نحن نقدم حلول تكسير ومعالجة مخصصة لمجموعة كاملة من المواد بما في ذلك الحجر الأزرق والحجر الجيري والبازلت والجرانيت والحصى وشوائب الفحم والكالسيت وحجر الكوارتز والدولوميت وخام الحديد والباريت والدياباز والتوف والحجر الجيري عالي الكالسيوم، بالإضافة إلى حلول المعالجة المستهدفة للكاولين. كما نقدم أيضًا حلول تكسير احترافية للنفايات الصلبة الصناعية مثل الخبث والمخلفات، وحلول معالجة شاملة لمخلفات البناء والهدم. بالإضافة إلى حلول خطوط الإنتاج الثابتة لمختلف المواد، نقوم أيضًا بتوفير حلول وحدات الزاحف المتنقلة المرنة لتلبية احتياجات التشغيل المتنوعة في الموقع للإنتاج الكلي للرمل والحصى.
