1. نظرة عامة
إن هذا الخط عبارة عن خط إنتاج الرمل ذو الحجم الكبير بقدرة 1000 طن في الساعة والمصمم بشكل أساسي لمعالجة الحجر الجيري. يعتمد الخط عملية تكسير على مرحلتين تجمع بين كسارة المطرقة الثقيلة وكسارة التشكيل بالمطرقة، تليها آلات تصنيع الرمل ذات الدوار المزدوج لإنتاج الرمل. يتم نشر مجموعات متعددة من الشاشات الاهتزازية الدائرية لتصنيف دقيق متعدد الأحجام. يعمل الخط بأكمله تحت هيكل مغلق لمنع انبعاثات الغبار، وتحقيق إنتاج موفر للطاقة وصديق للبيئة. تشتمل المخرجات النهائية على مواصفات مختلفة من ركام البناء ورمل مصنع عالي الجودة ذو شكل جسيمي قابل للتعديل.
2. تكوين المعدات الرئيسية
يتكون الخط بأكمله من خمس فئات من المعدات الأساسية - التغذية الاهتزازية، والتكسير الثقيل، والتشكيل، وصنع الرمل، والغربلة - إلى جانب الناقلات الحزامية لمعالجة المواد. التكوين المحدد هو كما يلي:
المغذية الاهتزازية
تم نشر وحدة تغذية اهتزازية DLZGC1550P واحدة، مما يوفر قدرة معالجة تتراوح من 400 إلى 1000 طن/ساعة ويتم تشغيلها بواسطة محركين بقدرة 15 كيلووات. تقوم هذه الوحدة بتغذية المواد الخام من الحجر الجيري بشكل ثابت وموحد إلى الكسارات ذات المطرقة الثقيلة، مما يضمن التشغيل المستمر لمرحلة التكسير النهائية.
كسارة المطرقة الثقيلة (التكسير الأولي)
تعمل كسارتان مطرقيتان ثقيلتان DLPCZ1815 كمعدات التكسير الأساسية، ولكل منها قدرة معالجة تتراوح من 400 إلى 900 طن/ساعة ويتم تشغيلها بواسطة محركين (250-4) كيلووات. تستخدم هذه الكسارات مطارق دوارة عالية السرعة للصدم وسحق الحجر الجيري في مسار واحد، مما يحقق نسبة تخفيض كبيرة وإعداد المواد بكفاءة للمرحلة التالية.
كسارة التشكيل بالمطرقة (التشكيل الثانوي)
تم تركيب كسارة تشكيل مطرقة DLPC1220 للتشكيل الدقيق الثانوي، بقدرة معالجة تتراوح من 500 إلى 700 طن/ساعة ومدعومة بمحركين (250-4) كيلووات. تعمل هذه الوحدة على تحسين شكل جسيمات المادة المكسرة مسبقًا، والتخلص من الجسيمات المطولة والقشارية لإنتاج ركام جيد الشكل لمزيد من صنع الرمل أو الاستخدام المباشر.
صانع الرمل ثنائي الدوار (صناعة الرمل)
تم تكوين اثنتين من آلات تصنيع الرمل ذات الدوار المزدوج ZSJ-1215 لإنتاج الرمل، وتوفر كل واحدة منهما قدرة معالجة تتراوح من 150 إلى 220 طنًا في الساعة ويتم تشغيلها بواسطة أربعة محركات بقدرة 110 كيلووات. هذه هي وحدات صنع الرمل الأساسية للخط. يتم سحق المواد التي تدخل الآلة أولاً بواسطة الدوار العلوي ثم يتم دفعها بسرعة عالية إلى الدوار السفلي الذي يدور في الاتجاه المعاكس، مما يضاعف قوة التكسير. شكل جسيمات الرمل النهائي قابل للتعديل والجودة ممتازة.
شاشات الاهتزاز (التصنيف)
تم تكوين سبع شاشات اهتزاز دائرية لتصنيف متعدد المراحل لإنتاج مجموعة واسعة من مواصفات الإخراج:
ثلاث شاشات ثلاثية الطبقات 3YKZ2670، تتمتع كل منها بقدرة معالجة تتراوح من 280 إلى 400 طن/ساعة ويتم تشغيلها بواسطة محرك بقدرة 45 كيلووات؛
شاشتان 3YKZ2270 ثلاثيتا الأسطح، كل واحدة منهما بسعة تتراوح من 240 إلى 320 طنًا في الساعة وتعمل بمحرك بقدرة 45 كيلووات؛
شاشتان 3YKZ2060 ثلاثيتا الأسطح، كل منهما بسعة تتراوح من 180 إلى 280 طنًا في الساعة ويتم تشغيلهما بواسطة محرك بقدرة 30 كيلووات.
تعمل هذه الغرابيل معًا لتصنيف المواد المكسرة والمشكل بدقة إلى أحجام متعددة للمنتج النهائي مع كفاءة غربلة عالية.

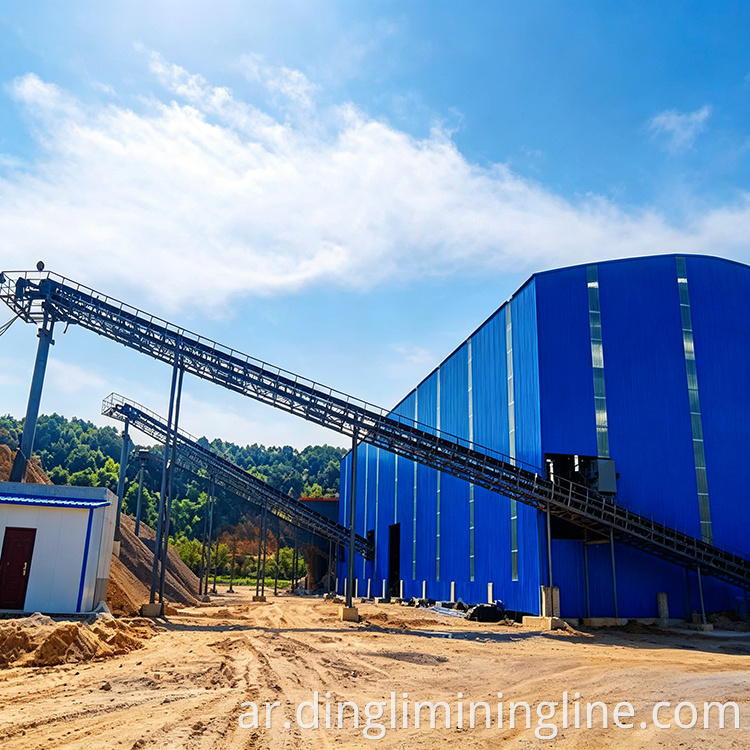

سيور ناقلة
يتم ترتيب سيور ناقلة متعددة في جميع أنحاء الخط للتعامل مع نقل المواد بين المعدات ونقل المنتجات النهائية إلى المخزون الخاص بها، مما يضمن التدفق السلس للمواد عبر عملية الإنتاج بأكملها.
3. تدفق عملية الإنتاج
يعمل الخط على عملية تكسير وصنع رمل متكاملة على مرحلتين: "وحدة التغذية الاهتزازية ← كسارات المطرقة الثقيلة (التكسير الأولي) ← كسارة التشكيل المطرقة (التشكيل الثانوي) ← صانعات الرمل ذات الدوار المزدوج (صناعة الرمل) ← شاشات الاهتزاز الدائرية (التصنيف) ← المخزونات النهائية." العملية الشاملة مبسطة وفعالة.
مرحلة تغذية المواد الخام
يتم تحميل المواد الخام للحجر الجيري إلى قادوس وحدة التغذية الاهتزازية DLZGC1550P بواسطة اللودر. تستخدم وحدة التغذية قوة الاهتزاز لتفريغ المواد بالتساوي وبشكل مستمر في مداخل الكسارتين المطرقيتين الثقيلتين، مما يضمن أن كلا وحدتي التكسير تعملان بحمولة كاملة مع تغذية موحدة.
مرحلة التكسير الأولية
تدخل المادة إلى الكسارتين المطرقيتين الثقيلتين DLPCZ1815، حيث يتم إخضاعها لمطارق دوارة عالية السرعة تعمل على سحق الحجر في ممر واحد. تحقق الكسارات سحقًا أوليًا فعالاً بنسبة تخفيض كبيرة. يتم تفريغ المواد التي تصل إلى حجم الجسيمات المطلوب ونقلها إلى المرحلة التالية.
مرحلة التشكيل الثانوية
تدخل المواد المكسرة مسبقًا إلى كسارة التشكيل المطرقة DLPC1220 لمزيد من المعالجة الدقيقة. من خلال عملية الطحن والتشذيب بين المطارق والبطانات، يتم التخلص من الحواف الحادة والأشكال الممدودة أو القشرية للجسيمات. تتميز الركام المنتج في هذه المرحلة بتحسين شكل وجودة الجسيمات.
مرحلة صنع الرمل
يتم تغذية المادة المشكلة إلى آلتي صنع الرمل ذات الدوار المزدوج ZSJ-1215 لإنتاج الرمل المُصنّع. داخل كل آلة، يتم ضرب الركام وسحقه بواسطة مطارق الدوار العلوي، ثم يتم قذفه بسرعة عالية نحو الدوار السفلي الذي يدور في الاتجاه المعاكس. يوفر هذا التصميم ذو الدوار المزدوج تأثيرًا قويًا للسحق، حيث يتم تشكيل جزيئات الرمل النهائية في شكل مكعب. حجم الجسيمات الناتج قابل للتعديل لتلبية المواصفات المختلفة.
مرحلة الفرز والتصنيف
يتم نقل المواد المكسرة والمشكله إلى شاشات الاهتزاز الدائرية السبعة لتصنيف متعدد المراحل. من خلال التشغيل المشترك لثلاث شاشات 3YKZ2670، وشاشتين 3YKZ2270، وشاشتين 3YKZ2060، يتم فصل المواد بدقة إلى منتجات نهائية بمواصفات مختلفة، بما في ذلك ركام البناء بأحجام متعددة ورمل مصنع عالي الجودة. يتم بعد ذلك نقل المنتجات المصنفة بواسطة سيور ناقلة إلى المخزون الخاص بها.

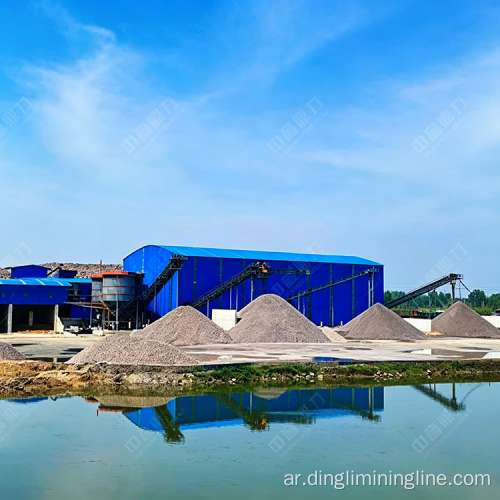

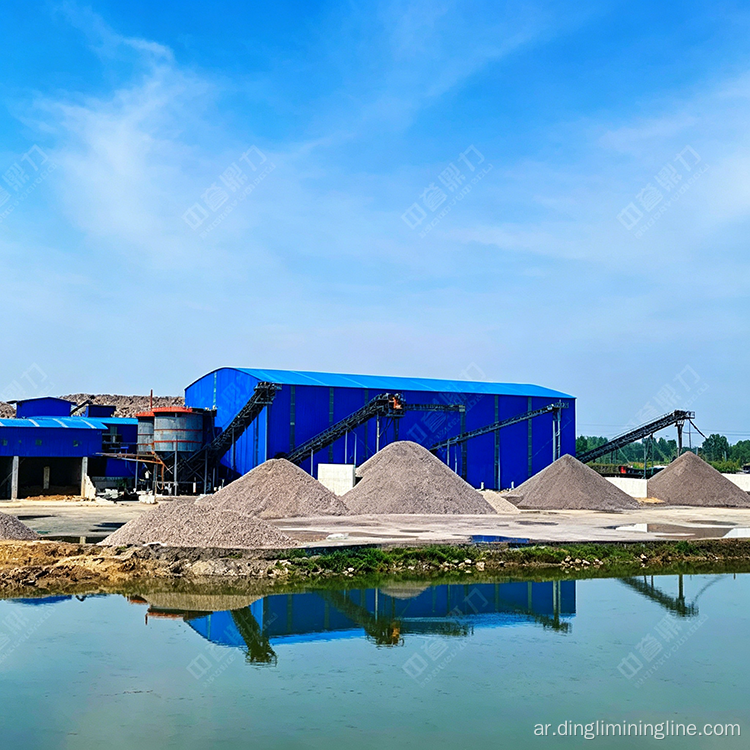

حماية البيئة والتشغيل المغلق
يتم وضع خط الإنتاج بأكمله داخل هيكل مغلق، مما يمنع بشكل فعال تشتت الغبار والتلوث البيئي أثناء تشغيل المعدات. تعمل تقنية المعالجة المغلقة هذه على التخلص من تدفق الغبار، مما يضمن إنتاجًا موفرًا للطاقة وصديقًا للبيئة في جميع أنحاء الخط بأكمله.
4. مزايا الأداء الرئيسية
التكسير والتشكيل وصنع الرمل المتكامل في خط واحد
يدمج خط الإنتاج التكسير الخشن والتشكيل الدقيق وتصنيع الرمل في نظام واحد متماسك. تتعامل الكسارات ذات المطرقة الثقيلة مع التكسير الأولي الفعال، وتعمل كسارة التشكيل بالمطرقة على تحسين شكل الجسيمات، وينتج صانعو الرمل ذو الدوار المزدوج رملًا مصنعًا عالي الجودة. يتيح هذا النهج الشامل الإنتاج المتزامن لمختلف مجاميع البناء والرمال المصنعة لتلبية متطلبات السوق المتنوعة.
جودة المنتج النهائي ممتازة
تستخدم ماكينات تصنيع الرمل ذات الدوار المزدوج تصميمًا فريدًا مزدوج الدوار مع دوارات معاكسة للدوران توفر أداءً استثنائيًا في التكسير والتشكيل. تتميز الرمال والركام النهائي بشكل جسيمات مكعبة وتوزيع حجم متدرج بشكل جيد. حجم الجسيمات الناتج قابل للتعديل، مما يسمح للخط بإنتاج مواصفات المنتج المختلفة بمرونة كما هو مطلوب.
قدرة إنتاجية عالية مع المعدات المطابقة
تم تصميم الخط بقدرة معالجة تبلغ 1000 طن في الساعة، وهو يوفر قدرات إنتاجية قوية على نطاق واسع. إن قدرات المعدات في جميع المراحل — بدءًا من التغذية ومرورًا بالتكسير والتشكيل وحتى صناعة الرمل وغربلته — متوافقة جيدًا، مما يضمن التشغيل المستمر السلس والمتوازن والفعال للغاية.
مجموعة واسعة من مواصفات الإخراج
مُجهز بسبع غربال اهتزازية بمواصفات مختلفة، ومساحات الغربال، وعدد طبقات الغربال، يمكن للخط إنتاج نطاق واسع من الركام النهائي وأحجام الرمل لتلبية متطلبات السوق والتطبيقات المتنوعة. يضمن التكوين متعدد الشاشات تصنيفًا دقيقًا وفعالًا للمواد.
إنتاج مغلق صديق للبيئة
جميع معدات المعالجة موضوعة داخل هيكل مغلق، مما يضمن عدم تدفق الغبار أثناء التشغيل. تعمل تقنية المعالجة المغلقة هذه على منع انبعاثات الغبار تمامًا في البيئة، مما يحقق إنتاجًا موفرًا للطاقة وصديقًا للبيئة يلبي معايير التعدين الأخضر الحديثة والإنتاج المستدام.
تكلفة تشغيل منخفضة وصيانة فعالة
يتميز الخط بتكوين معقول ومبسط للمعدات، مع دمج جميع مراحل المعالجة بشكل جيد. ويساهم التصميم المغلق أيضًا في تقليل تآكل المعدات المرتبط بالغبار. يمكن التحكم في متطلبات الصيانة الشاملة، ويتم الاحتفاظ بتكاليف التشغيل عند مستوى منخفض نسبيًا طوال دورة حياة الإنتاج.
تتميز خطوط إنتاج الرمل والحصى لدينا بتغطية واسعة النطاق وشاملة، ونحن نقدم مجموعة كاملة من التكوينات بدءًا من المعدات المستقلة الفردية وحتى خطوط الإنتاج الجاهزة الكاملة، بما في ذلك معدات التكسير، ومعدات صنع الرمل، ومعدات الغربلة، ومعدات التغذية، وناقل التعدين، والكسارة المتنقلة. نحن نقدم حلول تكسير ومعالجة مخصصة لمجموعة كاملة من المواد بما في ذلك الحجر الأزرق والحجر الجيري والبازلت والجرانيت والحصى وشوائب الفحم والكالسيت وحجر الكوارتز والدولوميت وخام الحديد والباريت والدياباز والتوف والحجر الجيري عالي الكالسيوم، بالإضافة إلى حلول المعالجة المستهدفة للكاولين. كما نقدم أيضًا حلول تكسير احترافية للنفايات الصلبة الصناعية مثل الخبث والمخلفات، وحلول معالجة شاملة لمخلفات البناء والهدم. بالإضافة إلى حلول خطوط الإنتاج الثابتة لمختلف المواد، نقوم أيضًا بتوفير حلول وحدات الزاحف المتنقلة المرنة لتلبية احتياجات التشغيل المتنوعة في الموقع للإنتاج الكلي للرمل والحصى.
