نظرة عامة على المشروع
مقياس المشروع
يبلغ الإنتاج السنوي 5 ملايين طن من ركام الحجر الجيري عالي الجودة، مما يلبي متطلبات الإمداد المستمر للبنية التحتية واسعة النطاق والمعادن ومواد البناء.
سيناريو التطبيق
منجم الحجر الجيري المفتوح في أفريقيا. يتم استخدام الركام النهائي لطبقات أساسات الطرق، وإضافات مصانع الأسمنت، والركام الخرساني.
نقاط الألم الأساسية
- يحتوي الخام الخام على نسبة عالية من الطين. جزيئات متقشرة وممدودة بشكل مفرط بعد التكسير.
- انبعاث الغبار الكثيف من الخطوط التقليدية – يصعب اجتياز عمليات التفتيش البيئي.
- إمدادات الطاقة غير المستقرة في أفريقيا؛ ارتفاع استهلاك الطاقة والصيانة الصعبة.
- انسكاب المواد عبر النقل لمسافات طويلة؛ ارتفاع تكاليف التشغيل.
أبرز الحلول
- التكسير والتشكيل على مرحلتين – كسارة مطرقة ثقيلة للتكسير الأولي، كسارة تشكيل للتكسير والتشكيل الثانوي، محتوى الجسيمات المكعبة > 90%.
- عملية مغلقة بالكامل – نقل وحدات معرض مغلق تمامًا، بدون تسرب للغبار.
- تحكم ذكي في الغبار - مرشح كيس نفاث نبضي + منع الضباب الجاف، تركيز الانبعاثات ≥10 مجم/م3.
- تصميم وحدات – أقسام جاهزة للتجميع السريع في الموقع، مما يقلل وقت البناء بنسبة 40%.
تدفق العملية (مخصص للحجر الجيري في أفريقيا)
نظام الدائرة المغلقة ذو خمس مراحل
1. التغذية
وحدة التغذية الاهتزازية من النوع الشريطي تضمن تغذية موحدة وتقوم بتصفية الشوائب الطينية مسبقًا.

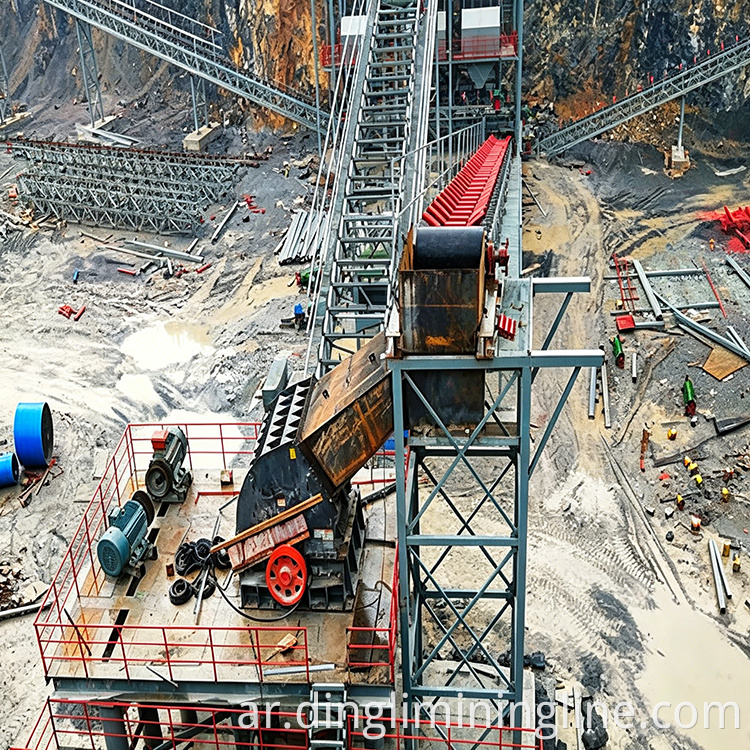

2. التكسير الأولي
تعمل الكسارة المطرقة الثقيلة (PCZ 2125) على تقليل حجم الكتلة إلى أقل من أو يساوي 150 مم. المطارق المصنوعة من سبائك الكروم العالية تدوم لفترة أطول بنسبة 50%.
3. التكسير والتشكيل الثانوي
تقوم كسارة التشكيل (XPC 1620) بإجراء عمليات التكسير والتشكيل من الدرجة الثالثة، وتقلل من التقشر، وتنتج المزيد من الدقائق.

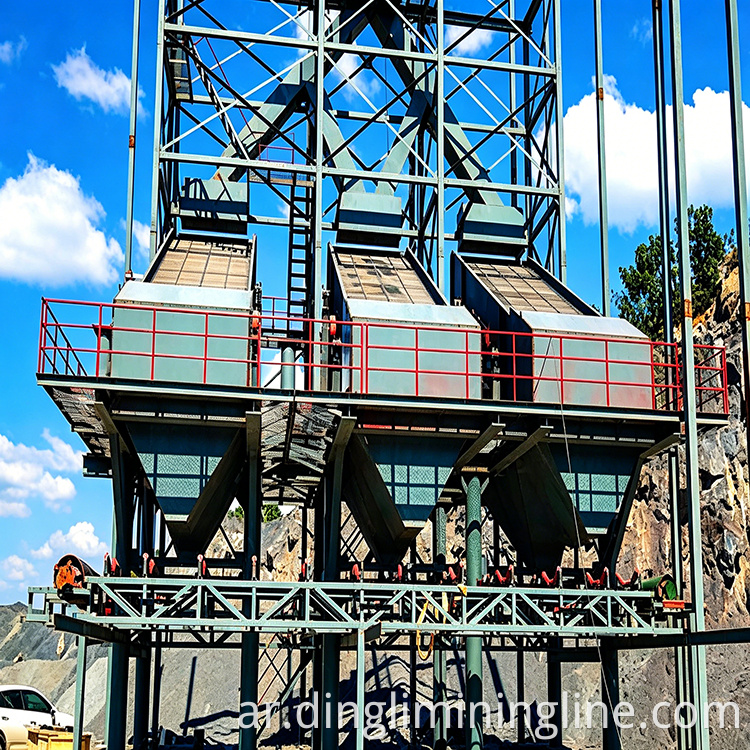

4.الفحص
تنتج الغربال الاهتزازي الدائري (3YK3072) ذو الثلاثة أسطح أربعة أحجام: 0-5 مم، 5-10 مم، 10-20 مم، 20-31.5 مم.
5. النقل وحماية البيئة
- معرض فولاذي معياري (مع أغطية المطر وشرائط الختم)
- مرشح كيس النبض في جميع نقاط الغبار ذات الضغط السلبي
- رش الماء التلقائي في مخزون المنتج النهائي
الميزات المتكيفة مع أفريقيا:
لظروف درجات الحرارة المرتفعة والغبار: المحركات ذات العزل من الفئة F، وحماية IP55؛ خزائن التحكم مع مرشحات الغبار ومراوح التبريد.
نطاق خدمة EPC
| Phase |
Service |
Deliverable |
| Design |
Geological survey, layout drawing, process calculation |
3D process drawings, foundation load diagrams, electrical schematics |
| Equipment manufacturing |
Full set of crushers, screens, conveyors, dust collectors |
Heavy hammer crusher, shaping crusher, vibrating screen, modular gallery, bag filter |
| Installation & commissioning |
On-site installation guidance, no-load test, load commissioning |
Trial production report, SOP, spare parts list |
| O&M托管 (optional) |
3-5 year production management service |
Resident team, predictive maintenance, output guarantee agreement |
حالة المشروع / البيانات

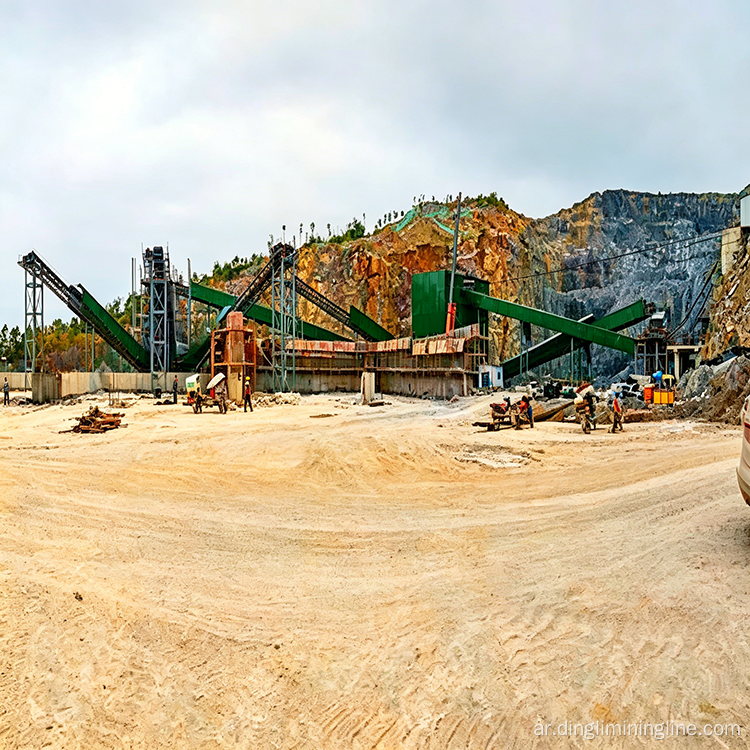

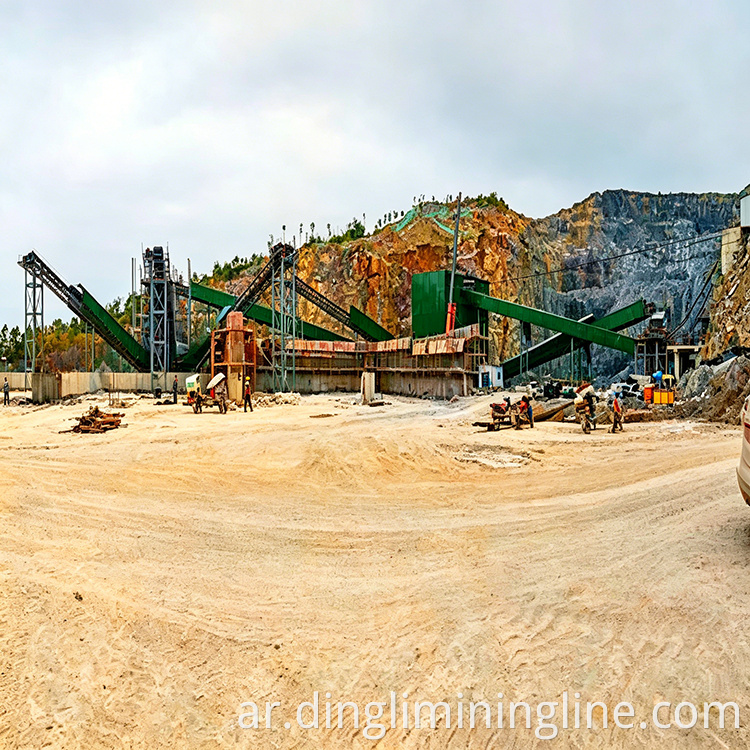

المشروع الحقيقي: خط تجميع الحجر الجيري بقدرة 5 مليون طن سنويًا في ولاية كوجي بنيجيريا
تاريخ التشغيل : الربع الرابع 2023
بيانات الإنتاج :
- القدرة التصميمية: 5 مليون طن سنوياً (وصلت فعلياً إلى 5.25 مليون طن سنوياً)
- استهلاك الوحدة للطاقة: 4.2 كيلووات ساعة/طن (أقل من المتوسط المحلي البالغ 6.0 كيلووات ساعة/طن)
- معدل نجاح حجم المنتج: 98.6%
ملاحظات العملاء (اقتباس حرفي):
"لقد ساعدنا المعرض المغلق ونظام جمع الغبار الخاص بشركة Zhongyu Dingli في اجتياز عمليات التفتيش البيئي في وقت واحد. أداء التشكيل أفضل بكثير من الخطوط المحلية الأخرى، وتم تركيب الهيكل المعياري بسرعة كبيرة - فقط 4 أشهر من وصول المعدات إلى الإنتاج."
– مدير عام المشروع السيد او ادييمي
الأسئلة الشائعة (بالنسبة لسيناريو أفريقيا)
س1: إمدادات الطاقة في أفريقيا غير مستقرة. هل يمكن للخط التعامل معها؟
ج: نحن نقدم مشغلات تشغيل سهلة وتحكم VFD، قادر على تحمل تقلبات الجهد الكهربي بنسبة ±20%. يعد مفتاح ATS التلقائي لمولد الديزل اختياريًا. جميع المحركات الرئيسية هي سلسلة YE4 عالية الكفاءة، مما يقلل من تدفق التيار.
Q2: ما المدة التي تدوم فيها مطارق الكسارة الثقيلة؟
ج: تقوم المطارق المركبة عالية الكروم بسحق ما بين 300000 إلى 400000 طن من الحجر الجيري لكل مجموعة (حوالي 2.5 شهرًا). نقوم بتوريد قالب مطرقة احتياطي، مما يسمح بالتجديد المحلي.
س 3: كم عدد العمال اللازمين لتثبيت المعرض المعياري؟
ج: يتم تثبيت المقاطع القياسية بمسامير - فقط 6 عمال لحام + 2 مشغلي رافعة لكل 100 متر، وهو أسرع بثلاث مرات من اللحام التقليدي. يحل الهيكل المغلق بالكامل محل أغطية المطر وجدران الرياح.
س 4: في المناخات الحارة والجافة، هل تنخفض كفاءة مجمع الغبار؟
ج: تستخدم صمامات النبض أغشية مقاومة لدرجات الحرارة العالية. تحتوي خزانات الهواء على زعانف تبريد. أكياس الفلتر مصنوعة من غشاء PPS+PTFE، وهي مقاومة للحرارة حتى 200 درجة مئوية. يتحكم صمام خلط الهواء البارد تلقائيًا في درجة حرارة المدخل.
س 5: هل لديك دعم محلي لما بعد البيع في أفريقيا؟
ج: لدينا مستودعات قطع غيار ومهندسون مقيمون في نيجيريا وكينيا وجنوب أفريقيا، ونقدم خدمة الاستجابة في الموقع خلال 48 ساعة. تأتي جميع المعدات مزودة بمقاطع فيديو تشغيل ثلاثية اللغات (الإنجليزية والفرنسية والصينية) والتوجيه عن بعد بالواقع المعزز.
س6: ما هي مساحة الأرض اللازمة لمصنع بطاقة 5 ملايين طن سنوياً؟
ج: يتطلب التخطيط القياسي (بما في ذلك مخزون المواد الخام والمنتجات) حوالي 45 فدانًا. بالنسبة للمساحة المحدودة، يمكننا تصميم عمود رأسي أو حل تخزين مرتفع، مما يقلل المساحة إلى 30 فدانًا.
